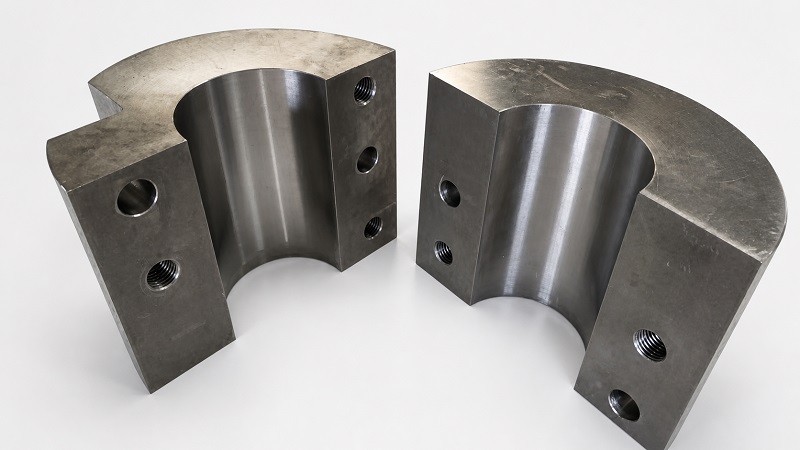

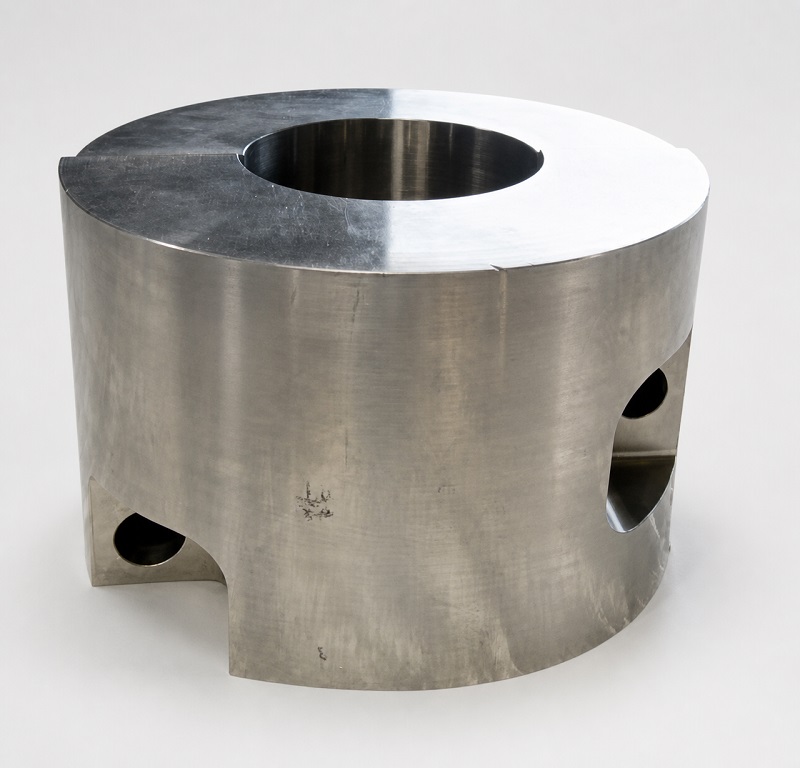

JG valmistaaMukautettu 304 ruostumattomasta teräksestä valmistettu split-naparaskaaseen teollisuuskiinnitys-, käyttö- ja mekaanisiin kokoonpanoihin. Tämä suuri napa on koneistettu kiinteästä 304 ruostumattomasta teräksestä valmistettusta pyöreästä tangosta ja toimitetaan yhteensopivana kaksiosaisena kokoonpanona. Valmistusjärjestys on kriittinen: kaikki sorvaus-, poraus-, jyrsintä-, poraus- ja kierteitystoimenpiteet suoritetaan loppuun, kun napa pysyy ehjänä, ja sitten valmis napa erotetaan langan EDM-leikkauksella.

Tuotteen yleiskatsaus

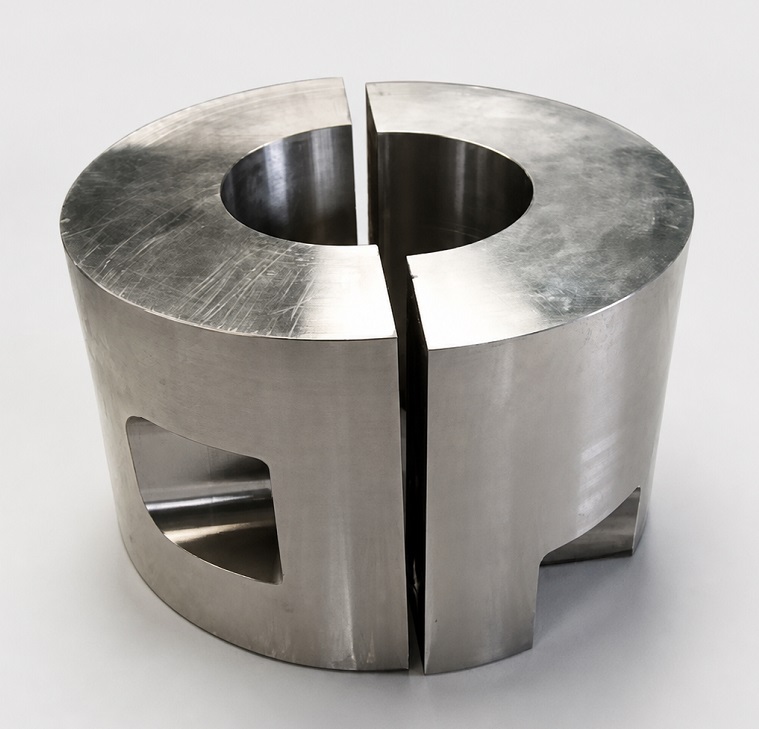

Mukautettu 304 ruostumattomasta teräksestä valmistettu split-napa on valmistettu piirustuksen AOS05HS32S0001 mukaan. Sen nimellismitat ovat ulkohalkaisija 13,00 tuumaa, reiän halkaisija 6,25 tuumaa ja aksiaalinen pituus 8,50 tuumaa. Komponentti sisältää kaksi vastakkaista kohoikkunaa, porrastetut sivuominaisuudet ja parilliset pulttipaikat, joissa on välysreiät ja syvät 1-1/4-7 UNC-kierteet.

Valmistusprosessi

1. 304 ruostumattomasta teräksestä valmistettujen pyörötankojen tarkastus ja sahaus
2. Suurihalkaisijainen CNC-sorvaus ja pintatyöstö
3. 6,25 tuuman keskireiän tarkkuusporaus
4. Vastakkaisten kohokuvioiden ikkunoiden ja ulkoisten piirteiden CNC-jyrsintä
5. Syväporaus, vastaporaus ja 1-1/4-7 UNC-kierretys
6. Täydellinen mittatarkastus napan ollessa kokonainen
7. Johdon EDM jakaantuminen kahteen yhteensopivaan puolikkaaseen
8. Leikkauspinnan purseenpoisto, parillisten osien tunnistus ja lopputarkastus
9. Puhdistus, korroosiosuojaus ja vientipakkaukset

Täydellinen koneistus ennen langan EDM-halkaisua

Mukautettu 304 ruostumattomasta teräksestä valmistettu split-napain tärkein suunnitteluarvo on piirustuksessa määritetty ohjattu prosessisekvenssi. Poran, ulkohalkaisijan, pintojen, ikkunoiden ja pultin ominaisuuksien työstäminen ennen irrottamista säilyttää yhteisen keskilinjan ja yhdenmukaiset peruspistesuhteet. Wire EDM tuottaa sitten kapean, kontrolloidun halkeaman minimaalisella mekaanisella leikkausvoimalla. Molemmat puolikkaat pysyvät pysyvästi identifioituina yhteensovitettuina.

Suuri poraustarkkuus ja mittavakaus

6,25 tuuman reiän työstäminen raskaan 304 ruostumattomasta teräksestä valmistetun navan läpi vaatii jäykkää pitoa, tasapainoista massan poistoa ja kontrolloituja leikkausolosuhteita. Lämmön muodostuminen ja jäännösjännitys voivat vaikuttaa pyöreyteen ja koaksiaalisuuteen, varsinkin kun valmis rengas jaetaan. JG käyttää vaiheittaista rouhintaa, jännitystietoisia työkaluratoja, viimeistelyporausta ja tarkastusta ennen ja jälkeen halkaisun varmistaakseen, että ruostumattomasta teräksestä valmistetun ruostumattomasta teräksestä valmistetun ruostumattoman teräksen halkaisijanava kootaan johdonmukaisesti.

Syväreikä ja 1-1/4-7 UNC-kierteen koneistus

Yhteensopivassa kiinnitysjärjestelmässä yhdistyvät yläpuolen välysreiät ja alapuolen kierrereiät. Piirustusominaisuuksiin kuuluvat halkaisijaltaan 1,281 tuuman reiät 2,50 tuuman syvyyteen, 1,109 tuuman kierreporatut reiät 3,21 tuuman syvyyteen ja 1-1/4-7 UNC-kierteet 2,50 tuuman syvyyteen. Tarkka reiän sisäänvienti, kohtisuoraus, kierteen syvyys ja lastunpoisto ovat välttämättömiä pultin tasaiselle kiinnittymiselle ja luotettavalle puristusvoimalle.

Tekniset tiedot

Laadunvalvonta

Mukautettu 304 ruostumattomasta teräksestä valmistettu split-napain laadunvalvonta keskittyy materiaalin jäljitettävyyteen, reiän kokoon ja pyöreyteen, ulkohalkaisijaan, pinnan yhdensuuntaisuuteen, reiän sijaintiin, kierteen syvyyteen ja parin puolikkaan kohdistukseen. Sisäkierteet tarkistetaan asianmukaisilla mittareilla ja molemmat puolikkaat kootaan langan EDM-leikkauksen jälkeen sen varmistamiseksi, että poraus, ulkoprofiili ja pulttijärjestelmä pysyvät oikein yhteensopivat.

Tuotteen ominaisuudet

• Vankka AISI 304 ruostumaton teräsrakenne
• Suuri 13 tuuman ulkohalkaisija ja 6,25 tuuman tarkkuusreikä
• Täydellinen CNC-työstö ennen erotusta
• Pienivoimainen, kapearakeinen langan EDM-halkaisu
• Yhteensopivat ja jäljitettävät navan puolikkaat
• Syvät 1-1/4-7 UNC-sisäkierteet
• Korroosionkestävyys vaativiin teollisuusympäristöihin
• Materiaalitodistukset ja mittaraportit saatavilla
• OEM-valmistus asiakkaan piirustusten mukaan

Sovellukset

• Raskaat kiristys- ja akselikokoonpanot
• Teolliset käyttöjärjestelmät
• Suuret käsittely- ja käsittelykoneet
• Korroosionkestävät mekaaniset laitteet
• Mukautetut OEM-jaetut napakokoonpanot

Suuri ruostumattoman teräksen CNC-koneistus JG:ltä

JG toimittaa Custom 304 Stainless Steel Split Spider Hubin raaka-ainehankinnasta suuriin CNC-koneistuksiin, syväreikäkierteisiin, langan EDM-jakamiseen ja lopulliseen paritarkastukseen. Prosessimme hallitsee reiän, ulkohalkaisijan, asennusreikien ja halkaisupintojen välisiä suhteita, mikä antaa OEM-asiakkaille luotettavan sovitetun kokoonpanon materiaalin ja tarkastusdokumentaation tukemana.
