Räätälöity ruostumattomasta teräksestä valmistettu huojunta-anturin hitsaus

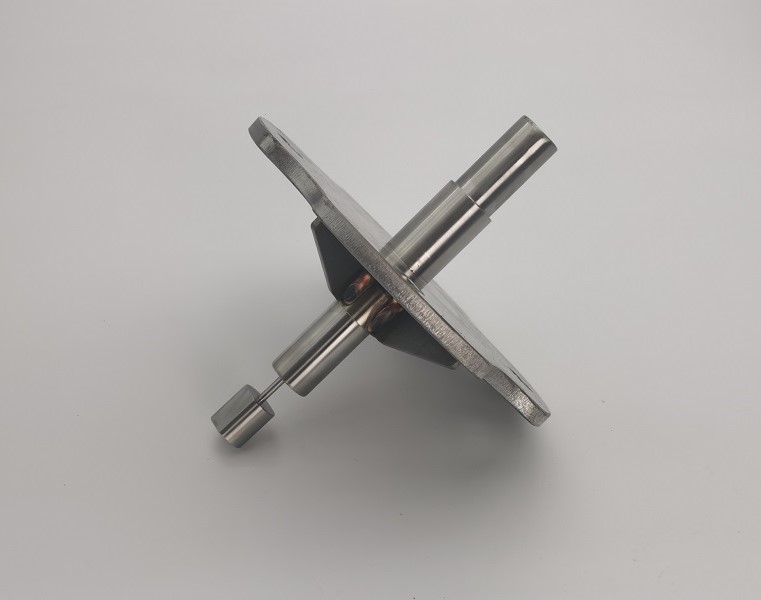

JG valmistaaRäätälöity ruostumattomasta teräksestä valmistettu huojunta-anturin hitsausteolliseen siirtymän tunnistukseen, huojunnan valvontaan ja liikkeenhallintalaitteisiin. Piirustus 577039 Revisio C yhdistää profiloidun asennuslevyn, porrastetun anturiputken, ohuen siirtotangon, tarkkuushitsausytimen, taipuvan tangon pään ja neljä vahvistusta. Tarkka koneistus ja kiinnitysohjattu hitsaus ovat välttämättömiä, koska valmiin kokoonpanon on säilytettävä putken kohdistus ja samalla mahdollistettava hoikan anturitangon luotettava liike.

Tuotteen yleiskatsaus

Mukautettu ruostumattoman teräksen huojunta-anturihitsaus on valmistettu AISI 304 ja AISI 316L ruostumattomasta teräksestä. AISI 304:ää käytetään pääkiinnityslevyyn, siirtymäanturin putkeen, 1/8 tuuman tankoon ja vahvistuskulmauksiin. Anturin hitsausydin ja taipuisa varren pää käyttävät ruostumatonta AISI 316L terästä. Valmis kokoonpano on viimeistelty ruostumattomasta teräksestä ja se on valmistettu OEM-hitsauksena asiakkaan piirustusten mukaan.

Komponenttien ja piirustusten suhde

Valmistusprosessi

1. Materiaalin tarkistus AISI 304 ja AISI 316L ruostumattomalle teräkselle
2. Tarkka profiilin leikkaus ja asennuslevyn poraus
3. Neljän vahvistuskulman leikkaus ja muotoilu
4. Porrastetun siirtymätunnistimen putken CNC-sorvaus ja poraus
5. Hitsausytimen ja joustotangon pään CNC-työstö
6. Tarkan 1/8 tuuman siirtotangon valmistelu
7. Purseenpoisto ja puhdistus ennen asennusta
8. Kiinnitinohjattu GTAW-hitsaus tasapainotetulla lämmöntuonnilla
9. Asennuskuvion, putken kohdistuksen ja tangon liikkeen tarkastus
10. Silmämääräinen hitsin tarkastus, loppusiivous ja suojapakkaus

Putken kohdistus ja samankeskisyys

Porrastettu putki kulkee asennuslevyn läpi ja tukee sisäistä siirtotankoa. Mikä tahansa putken loppuminen tai kulmavirhe voi häiritä sauvan liikettä ja anturin vastetta. JG ohjaa sorvattuja halkaisijoita, reiän kohdistusta, levyn sijaintia ja lopullista hitsattua geometriaa, joten räätälöity ruostumattoman teräksen huojunta-anturihitsaus säilyttää vakaan tunnistusakselin asennuksen jälkeen.

Kierteen asemointi ja levygeometria

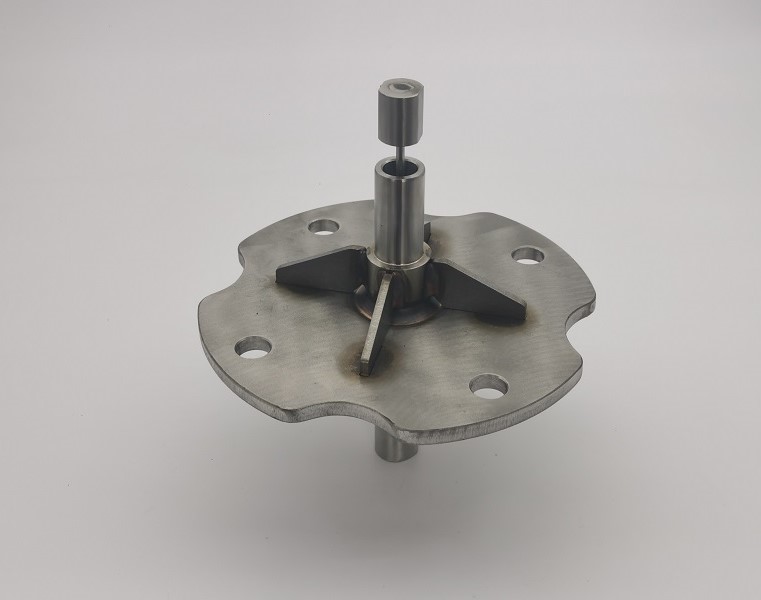

Neljä ruostumattomasta teräksestä valmistettua kulmakiveä vahvistavat putken ja levyn välistä yhteyttä. Kierteet on sijoitettava symmetrisesti keskiputken ympärille ilman, että ne peittävät neljää levyuraa tai kiinnitysreikiä. Erilliset kiinnikkeet määrittävät putken kohtisuoran ja kulmien välisen etäisyyden ennen hitsausta. Tasapainoinen sijoitus jakaa kuorman ja estää asennuslevyn vääntymisen.

GTAW-hitsaus ja vääristymien hallinta

Piirustuksessa on esitetty kaasuvolframikaarihitsaus keskiputken liitännässä ja kulmien välissä. Ohuet ruostumattomasta teräksestä valmistetut profiilit voivat vääntyä, kun hitsin lämpö keskittyy yhteen alueeseen. JG käyttää kontrolloitua liitoksen valmistelua, tasapainoista hitsausjärjestystä, sopivaa lämmönsyöttöä ja välimittojen tarkastuksia räätälöidyn ruostumattoman teräksen huojuntatunnistimen hitsauksen tasaisuuden ja kohdistuksen säilyttämiseksi.

Flex Rod ja anturipään ohjaus

Ohut 1/8 tuuman siirtotanko yhdistää koneistetun anturin ytimen taipuisan varren päähän. Piirustuksessa pään ja ytimen pyörimissuunta on ei-kriittinen, mutta aksiaalinen asento, reiän kunto ja vapaa liike ovat edelleen tärkeitä. Purseeton koneistus ja huolellinen käsittely estävät tangon naarmuuntumisen, taipumisen tai takertumisen käytön aikana.

Tekniset tiedot

Asennuslevyn ja reiän säädin

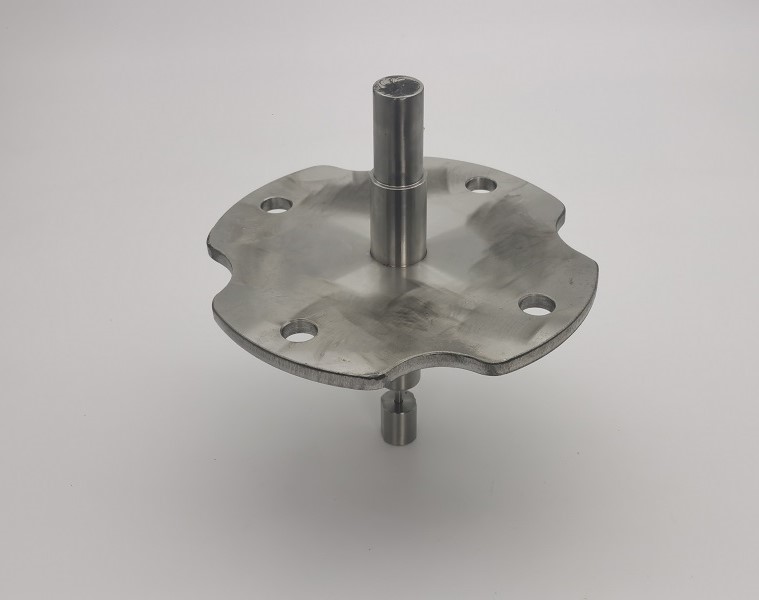

AISI 304 -asennuslevyssä on viiden tuuman profiloitu ääriviiva, neljä kiinnitysreikää, keskellä oleva putken aukko ja neljä kulmakivet. Profiilin tarkkuus ja reiän sijainti vaikuttavat asennuksen vaihdettavuuteen. Levy tarkastetaan ennen ja jälkeen hitsauksen sen varmistamiseksi, ettei lämpö ole siirtänyt kiinnityskuviota tai aiheuttanut liiallisia vääristymiä.

Laadunvalvonta

Räätälöity ruostumattomasta teräksestä valmistettu huojunta-anturin hitsausin laadunvalvonta kattaa sekä yksittäiset komponentit että valmiin kokoonpanon. Tarkastus sisältää sorvatut halkaisijat, putken reiän kunnon, levyprofiilin, asennusreikien etäisyyden, putken kohtisuoran, kulman sijainnin, hitsin ulkonäön ja taipuisauvan liikkeen. Materiaalitodistukset ja mittatarkastusraportit ovat saatavilla OEM-asiakkaiden vaatimusten mukaisesti.

Tuotteen ominaisuudet

• AISI 304 ja AISI 316L ruostumaton teräsrakenne
• CNC-koneistettu porrastettu anturiputki ja tarkkuustankopää
• Viiden tuuman profiloitu asennuslevy neljällä kiinnitysreiällä
• Neljä vahvistuskulmaa rakenteellisen vakauden takaamiseksi
• Kiinnitinohjattu GTAW-hitsattu kokoonpano
• Hallittu putken kohdistus ja tasainen anturisauvan liike
• Purseenpoisto ja puhdistettu raaka ruostumaton teräspinta
• OEM-valmistus asiakkaan piirustusten mukaan

Sovellukset

• Teolliset siirtymän mittausjärjestelmät
• Huilun ja juoksun valvontalaitteet
• Rainojen käsittely- ja rullauskoneet
• Pakkaus- ja jalostuslaitteet
• Liikeohjaus- ja asennontunnistuskokoonpanot
• Mukautetut OEM-teollisuuden anturimekanismit

OEM-anturihitsaukset JG:ltä

JG toimittaa räätälöidyn ruostumattoman teräksen huojuntaanturin hitsauksen yksittäisten komponenttien valmistuksesta valmiiseen kokoonpanoon. Integroidussa prosessissamme yhdistyvät profiilileikkaus, CNC-sorvaus, tarkkuusporaus, erillinen kiinnitys, GTAW-hitsaus, mittojen tarkastus ja toimintatarkastukset. Tämä ohjattu työnkulku auttaa OEM-asiakkaita saamaan toistettavan anturihitsauksen valmiina laiteasennusta varten.
