JG valmistaaMukautettu ruostumattomasta teräksestä valmistettu kelan asentotunnistintarkkuushitsauksena ruostumattomasta teräksestä teollisuuden kelan asennon tunnistus- ja liikkeenohjauslaitteisiin. Piirustus 577272 Revisio C yhdistää profiloidun anturivaihteen, kaksi suojavaihdelevyä, koneistetun putken, anturin hitsisauman, joustavan tangon ja tarkkuustangon pään. Kiinnikkeiden tarkka sijainti ja kontrolloitu hitsaus ovat tärkeitä, koska valmiin kokoonpanon on säilytettävä hammaspyörien kohdistus, akselin kulma ja levyväli GTAW-hitsauksen jälkeen.

Tuotteen yleiskatsaus

Mukautetussa ruostumattomasta teräksestä valmistetun kelan asentotunnistimen vaihteistossa käytetään AISI 316L ruostumatonta terästä päävaihteistolevyssä, anturin hitsausytimessä, tangossa, taipuisa tangon päässä ja hammaspyörän suojissa. Koneistettu putki on AISI 304 ruostumatonta terästä. Sekakomponenttikokoonpano tarjoaa korroosionkestävyyden, rakenteellisen lujuuden ja vakaan suorituskyvyn teollisuusympäristöissä. Piirustus määrittää raakaruostumattoman teräksen viimeistelyn ilman lisäpinnoitetta.

Komponenttien ja piirustusten suhde

Valmistusprosessi

1. Materiaalin tarkistus AISI 316L ja AISI 304 ruostumattomalle teräkselle
2. Päävaihteen ja kahden suojalevyn tarkka profiilileikkaus
3. CNC-työstö putken, hitsausytimen ja flex-tangon pään
4. Kiinnikkeiden kohdistus- ja asennusreikien poraus ja koneistus
5. Kaikkien yksittäisten komponenttien purseenpoisto ja puhdistus
6. Vaihdelevyn, suojusten ja akselikomponenttien kiinnitysohjattu asennus
7. GTAW-hitsaus kontrolloidulla sekvenssillä lämmön vääristymisen rajoittamiseksi
8. Vaihteen halkaisijan, levyvälin, putken ulkoneman ja akselin kulman tarkastus
9. Silmämääräinen hitsin tarkastus, loppusiivous ja suojapakkaus

Vaihteiston profiilin ja suojalevyn kohdistus

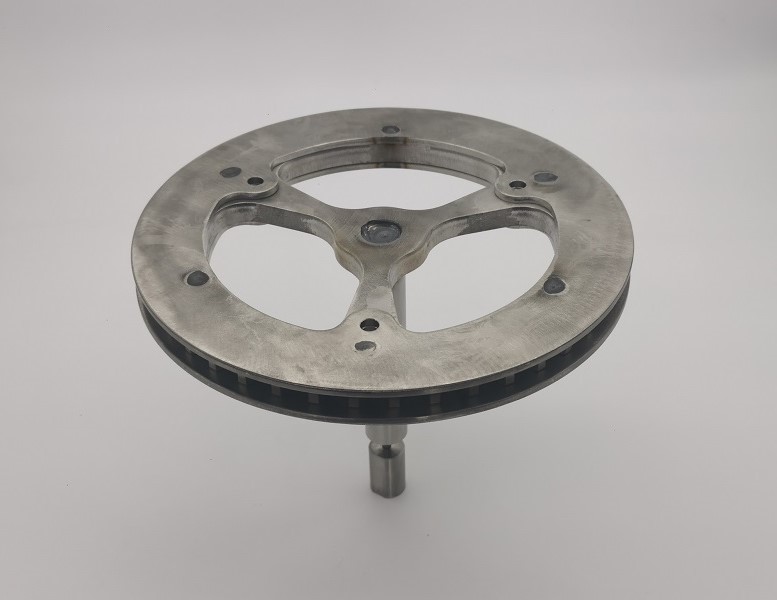

Mukautettu ruostumattomasta teräksestä valmistettu kelan asentotunnistin -pyörän pyöreä profiili sisältää tiiviisti sijaitsevat ulkoiset hampaat, jotka on suojattu molemmilla puolilla suojalevyillä. Tasainen hammasgeometria ja hallittu samankeskisyys tukevat toistettavaa anturin lähtöä. Suojalevyt on sijoitettu kiinnitysreikien kautta, jotta suojapinnat pysyvät oikein päin hammaspyörään nähden.

GTAW-hitsaus ja vääristymien hallinta

Piirustuksessa vaaditaan kaasuvolframikaarihitsausta keskiakseliliitännässä, sauvan päässä ja kuudessa määritellyssä levykohdassa. Hitsauslämpö voi vetää ohuet ruostumattomasta teräksestä valmistetut levyt pois linjauksesta tai muuttaa akselin kulmaa. JG käyttää jäykkiä kiinnikkeitä, tasapainotettua hitsausjärjestystä, kontrolloitua lämmönsyöttöä ja välitarkistuksia mukautetun ruostumattomasta teräksestä valmistetun kelan asentotunnistimen vaaditun geometrian ylläpitämiseksi.

Akselin kulman ja aksiaalimitan säätö

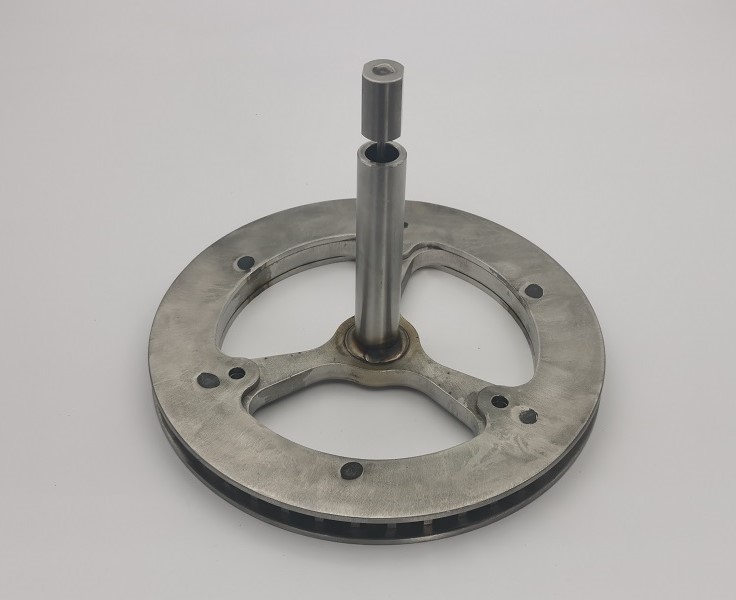

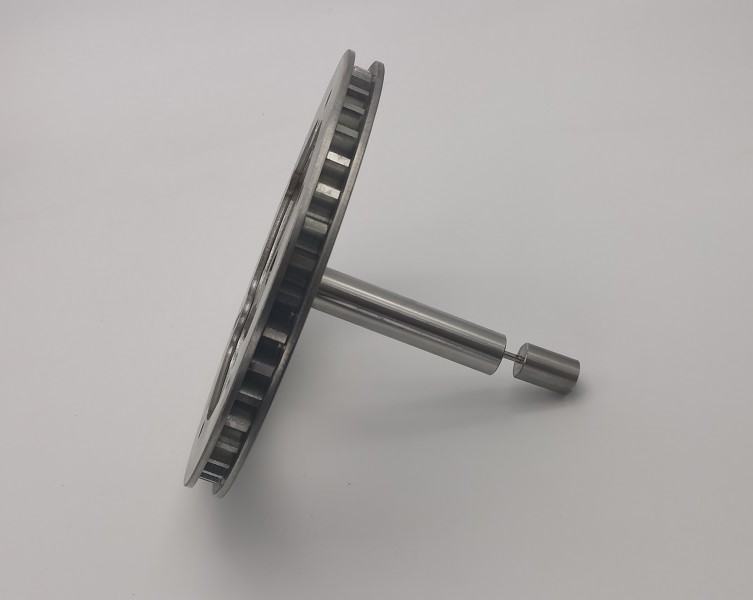

Koneistetun putken on pysyttävä lähes kohtisuorassa hammaspyörän pintaan nähden kulma-alueella 89,5 - 90,5 astetta. Piirustus ohjaa myös vaihteiston leveyttä, putken ulkonemaa ja tangon pään kokonaisulottuvuutta. Nämä suhteet tarkastetaan hitsauksen jälkeen, koska valmiin ruostumattomasta teräksestä valmistetun anturivaihteiston on asennettava oikein ja välitettävä kelan asento ilman sitoutumista tai kohdistusvirheitä.

Tekniset tiedot

Koneistetut ruostumattomasta teräksestä valmistetut komponentit

AISI 304 -putki on koneistettu 3/4 tuuman ulkohalkaisijaltaan putkesta ja sisältää ohjatun seinän läpi kulkevan reiän. AISI 316L -hitsaussydän ja taipuisa sauvapää vaativat tarkat porausreiät, tasot ja päätygeometrian. Ohut 316L-tanko leikataan kontrolloituun pituuteen ennen lopullista kokoamista. Jokaisesta komponentista poistetaan jäysteet ja ne puhdistetaan ennen hitsauskiinnitykseen menemistä.

Laadunvalvonta

Mukautetun ruostumattoman teräksen kelan asentotunnistimen laadunvalvonta keskittyy valmiiseen hitsaukseen pelkkien yksittäisten komponenttien mittojen sijaan. Tarkastukset kattavat hammaspyörän profiilin, suojalevyn kohdistuksen, kiinnitysreiän sijainnin, aksiaalisen etäisyyden, putken ulkoneman, akselin kulman, tangon pään sijainnin ja hitsin ulkonäön. Materiaalitodistukset ja mittatarkastusraportit ovat saatavilla OEM-asiakkaiden vaatimusten mukaisesti.

Tuotteen ominaisuudet

• AISI 316L ja AISI 304 ruostumaton teräsrakenne
• Tarkka ulkoinen anturi-hammasprofiili
• Kaksi ruostumattomasta teräksestä valmistettua vaihteistosuojaa
• Kiinnitinohjattu GTAW-hitsattu kokoonpano
• Ohjattu akselin kohtisuora ja aksiaalimitat
• Purseenpoisto ja puhdistettu raaka ruostumaton teräspinta
• Räätälöity OEM-valmistus asiakkaan piirustusten mukaan

Sovellukset

• Teolliset kelan asennon tunnistusjärjestelmät
• Rainojen käsittely- ja kelauslaitteet
• Pakkaus- ja jalostuskoneet
• Liikeohjaus- ja indeksointikokoonpanot
• Räätälöidyt teolliset anturimekanismit

OEM ruostumattomasta teräksestä valmistetut hitsaukset JG:ltä

JG toimittaa mukautetun ruostumattomasta teräksestä valmistetun kelan asentotunnistimen komponenttien valmistuksesta valmiiseen kokoonpanoon. Valmistusalamme yhdistää profiilileikkauksen, CNC-koneistuksen, tarkkuusporauksen, erikoiskiinnityksen, GTAW-hitsauksen, mittojen tarkistuksen ja loppupuhdistuksen. Tämä integroitu prosessi auttaa OEM-asiakkaita hallitsemaan kohdistusta, vähentämään kokoonpanoriskiä ja vastaanottamaan toistettavan ruostumattomasta teräksestä valmistetun anturivaihteen asennusvalmiina.
