Mukautettu 17-4 PH taottu olkapultti

Mukautettu 17-4 PH taottu olkapultti

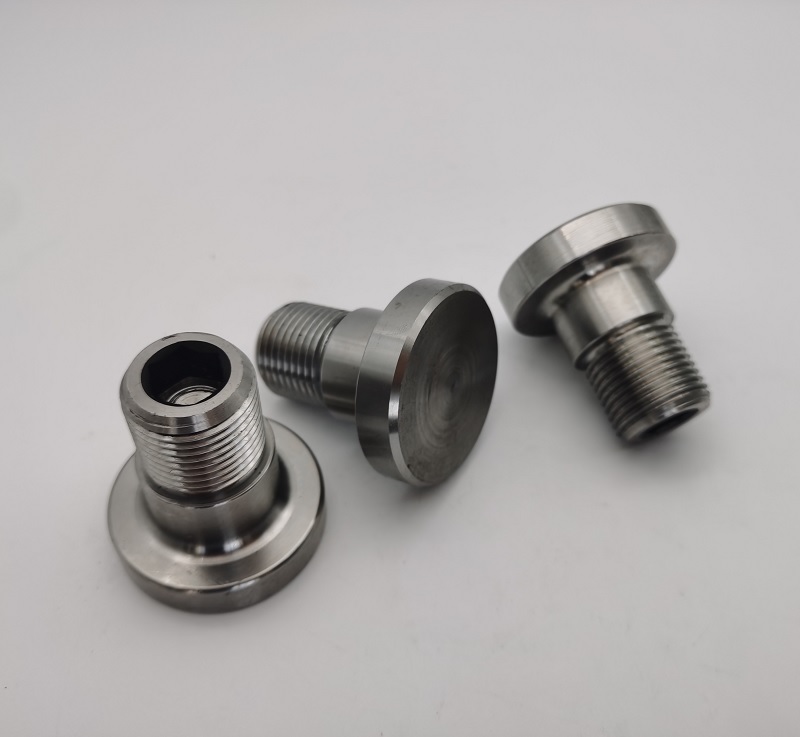

JG valmistaaMukautettu 17-4 PH taottu olkapulttiSadekarkaisusta ruostumattomasta teräksestä raskaaseen kääntö-, vivusto-, sarana- ja liikkeenohjauskokoonpanoihin. Toisin kuin tavallinen koneistettu kiinnitin, tämän komponentin on aloitettava taonta ja sen jälkeen läpäistävä kontrolloitu CNC-työstö, sisäinen kuusiotuotanto, vanhenemiskarkaisu ja jälkikarkaistu kierteiden valssaus. Yhdistetty prosessi antaa jokaisen17-4 PH taottu olkapulttikorkea lujuus, luotettava väsymiskyky ja vakaa geometria vaativiin teollisuuspalveluihin.

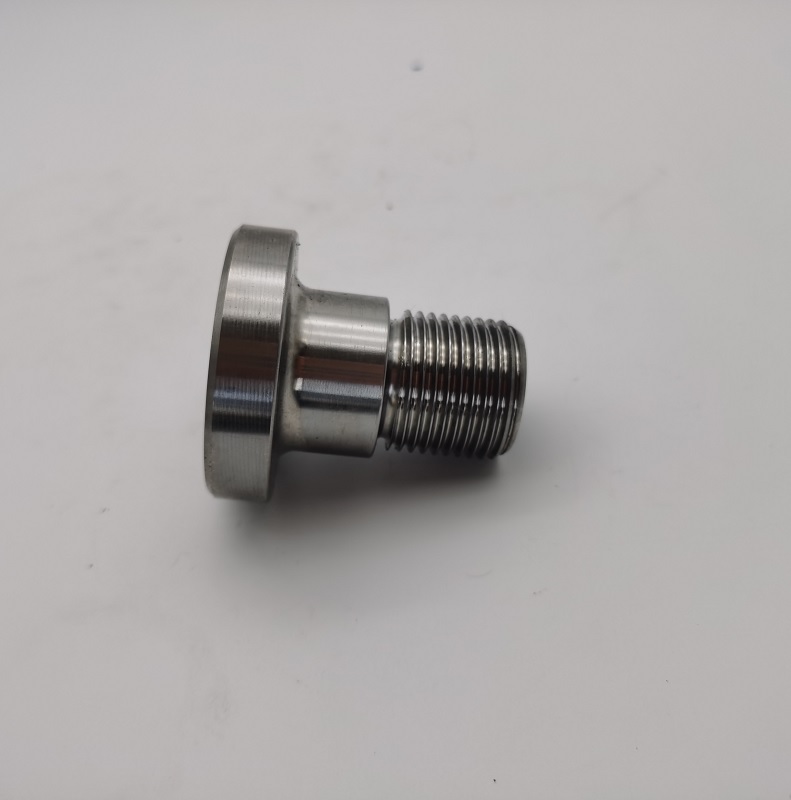

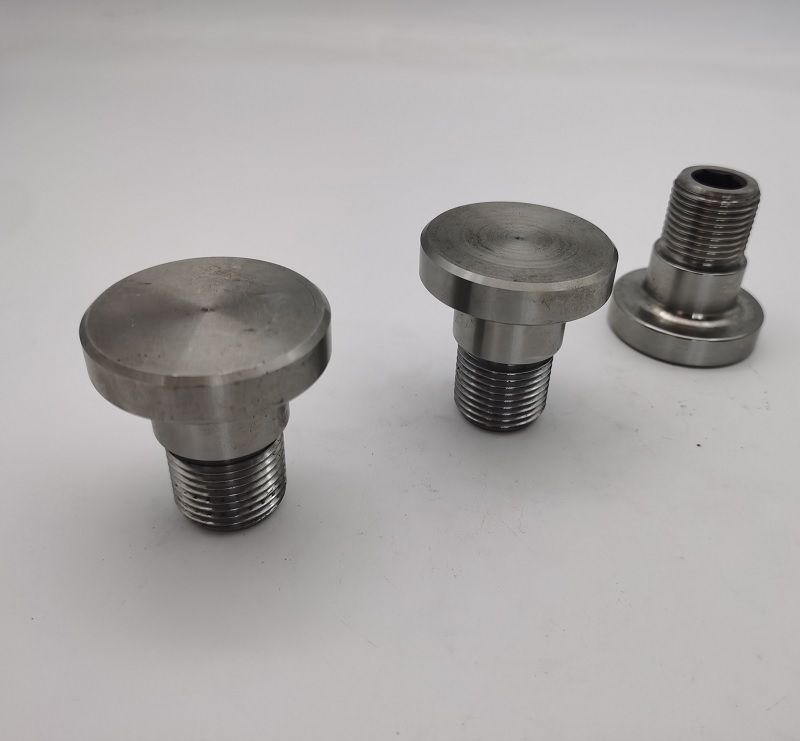

The17-4 PH taottu olkapulttisiinä on suuri 1,875 tuuman pää, tarkkuusolake, jonka halkaisija on noin 1,124-1,127 tuumaa, ja 1-12 UNF-luokan 3A ulkokierre. Naaraspuolisen kuusion, siirtymäsäteiden, kierteen kohokuvion ja olkapintojen tulee toimia yhdessä toimivana kokonaisuutena. JG ohjaa jokaista peruspistettä ja siirtymää tukeakseen toistettavaa asennusmomenttia, tarkkaa paikannusta ja pitkää käyttöikää.

Miksi osa pitää takoa

Takominen on tämän mukautetun olkapultin perusta. Prosessi parantaa materiaalin virtausta pään ja olkapään läpi sen sijaan, että poistaisi koko muodon ylimittaisesta tankovarastosta. Erittäin kuormitetussa kiinnittimessä hallittu viljavirtaus auttaa tukemaan lujuutta ja iskunkestävyyttä pään ja varren välisen siirtymän ympärillä. JG suunnittelee taontavarat huolellisesti, jotta myöhempi CNC-sorvaus voi puhdistaa kaikki toiminnalliset pinnat poistamatta turhaa materiaalia.

Tuottaa johdonmukaistamittatilaustyönä taottu olkapulttivaatii aihion kunnon hallinnan, muotin täytön, salaman poiston ja takomisen kohdistuksen. Taotun aihion vaihtelut voivat vaikuttaa koneistusvaraan, olakkeen samankeskisyyteen ja lopullisen pään geometriaan. Saapuvat takeet tarkistetaan siksi ennen CNC-työstöä, jotta epävakaat aihiot eivät joudu myöhempään käyttöön.

CNC-työstö ja naaras kuusiokolotarkkuus

Takomisen jälkeen aihio sorvataan CNC:llä, jolloin saadaan päätypinta, olake, kierreaihio, viisteet, siirtymäsäteet ja kohokuviot. Olkapään halkaisija ja sen suhde kierteitettyyn akseliin ovat tärkeitä, koska olake voi toimia laakerointi-, kääntö- tai kohdistuspinnana. JG käyttää kontrolloitua työskentely- ja työstödataa säilyttääkseen samankeskisyyden ja suojaten samalla taottupäätä.

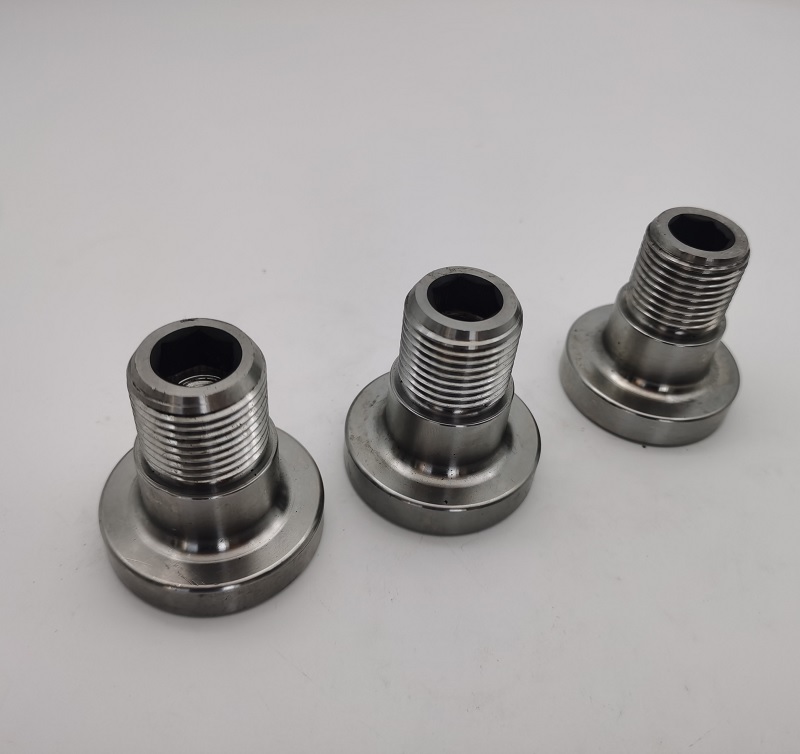

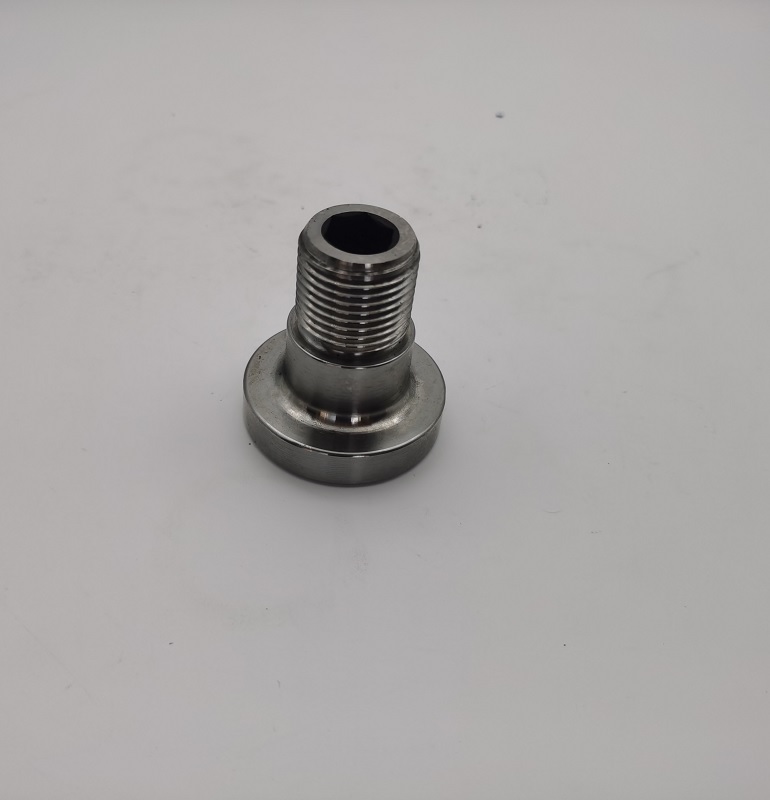

Naaraspuolinen kuusio on koneistettu vain kierteitettyyn päähän. Sen koon, syvyyden ja kohdistuksen on tarjottava luotettava työkalun kiinnitys heikentämättä ympäröivää seinää. Lisävarusteena saatava alileikkauskevennys voidaan puhdistaa kuusiokulman sisäkulmissa. Tämä ominaisuus vaatii tiivistä koordinointia porauksen, sisäisen kuusiotyöstön ja kierreaihion valmistelun välillä.

H1150/4 Ikäkovettuminen

The17-4 PH ruostumattomasta teräksestä valmistettu olkapulttipalautetaan tilaan A ennen ikääntymiskovettumista ja sitten lämpökäsitelty kuntoon H1150/4. Vertailujakso on 1150 °F neljän tunnin ajan, minkä jälkeen ilmajäähdytys alle 90 °F. Määritetty suorituskyky sisältää vähintään 135 ksi:n vetolujuuden, 110 ksi:n vähimmäismyötölujuuden, 31-35 HRC:n kovuuden ja 50 ft-lb iskunkestävyyden.

Lämpökäsittely on enemmän kuin kovuusoperaatio. Se voi vaikuttaa suoruuteen, olkapään kokoon, langan aihion halkaisijaan ja naaraspuolisen kuusion istuvuuteen. Jokaisen tasaisen suorituskyvyn takaamiseksi17-4 PH taottu olkapultti, JG ottaa lämpökäsittelyliikkeen huomioon koneistussuunnitelmassa ja tarkistaa kriittiset mitat H1150/4-syklin jälkeen. Lämpökäsittelyerän tunnistusta voidaan soveltaa vähärasitusmenetelmällä materiaalin ja prosessin jäljitettävyyden varmistamiseksi.

Rullatut langat kovettumisen jälkeen

Suurin valmistushaaste on 1-12 UNF Class 3A -kierre, joka on rullattava kovettumisen jälkeen. Kierrevalssaus muodostaa profiilin ohjatulla siirtymällä materiaalin leikkaamisen sijaan. Oikein ohjattuna se tuottaa tasaisen kierteen pinnan ja suotuisan viljavirtauksen, mikä tukee väsymiskestävyyttä ja tasaista kuormansiirtoa.

Rolling karkaistu17-4 PH taottu olkapulttivaatii tarkan kierreaihion halkaisijan, sopivia valssausmuotteja ja vakaan prosessivoiman. JG tarkkailee aihiota ennen valssausta ja tarkastaa valmiin langan kalibroiduilla mittareilla. Kierteen poistoa, kevennystä ja 30 asteen johtoaluetta ohjataan myös kokoonpanohäiriöiden estämiseksi.

Tärkeimmät valmistuksen haasteet

• Taottu viljavirtaus:Aihion on täytettävä pään ja olakkeen geometria säilyttäen samalla riittävä koneistusvara.
• Olkapäiden samankeskisyys:Suuren olakkeen on pysyttävä kohdakkain 1-12 UNF-kierreakselin kanssa.
• Lämpökäsittelyn stabiilisuus:Työstövarat huomioivat mittaliikkeen H1150/4-työkierron aikana.
• Jälkikarkaisun lankarullaus:Kierreaihion kokoa ja vierintävoimaa ohjataan toimivalle luokan 3A kierteelle.
• Naaraspuolisen kuusiokon eheys:Hex-koon, syvyyden ja seinämän paksuuden on tasapainotettava vääntömomentin välitystä ja osan lujuutta.
• Vähärasitusmerkintä:Lämpökäsittelyerän tunnistus tehdään ilman haitallista jännityspitoisuutta.
• Purseettomat siirrokset:Kierrekohotukset, sisäiset kuusioreunat ja olkapään säteet on viimeistelty turvallista asennusta varten.

Valmistusprosessi

1. 17-4 PH ruostumattoman teräksen materiaalin tarkastus
2. Tarkkuustaonta ja aihion valmistus
3. Pään, olakkeen ja kierreaihion CNC-sorvaus
4. Naaraspuolinen kuusioporaus ja koneistus
5. Purseenpoisto ja esilämpökäsittelytarkastus
6. Palaa kuntoon A ja H1150/4 ikääntymiseen
7. 1-12 UNF-luokan 3A kierteiden rullaus karkaisun jälkeen
8. Vähärasituserän tunnistemerkintä tarvittaessa
9. Mitta-, kierre- ja kovuustarkastus
10. Loppusiivous ja suojaava vientipakkaus

Laaduntarkastus

Kriittiset ominaisuudet17-4 PH taottu olkapulttitarkastetaan mikrometreillä, korkeusmittareilla, kierremittareilla, kovuusmittareilla ja muilla kalibroiduilla laitteilla. Tarkastuksessa keskitytään olkapään halkaisijaan, hartioiden pituuteen, pään kokoon, samankeskisyyteen, naaraspuoliseen kuusiogeometriaan, kierretoimintoon, kevennysyksityiskohtiin ja lämpökäsittelyn tuloksiin. Materiaalitodistukset, lämpökäsittelypöytäkirjat ja mittatarkastusraportit ovat saatavilla projektin vaatimusten mukaisesti.

Sovellukset

• Teollisuuden ovi- ja lastausjärjestelmät
• Raskaiden koneiden nivelet ja vivustot
• Liikeohjauskokoonpanot
• Hydrauliset ja mekaaniset laitteet
• Suuren kuormituksen saranaliitännät
• Mukautetut OEM-rakennekokoonpanot

Miksi valita JG

JG yhdistää taontakoordinoinnin, tarkan CNC-työstön, kontrolloidun lämpökäsittelyn ja kierteiden valssauksen yhdellä ohjatulla tuotantoreitillä. Tämä on erityisen tärkeää osissa, joissa lujuus, olkapäiden istuvuus ja kierteiden suorituskyky riippuvat oikeasta toimintosarjasta. OEM-ohjelmia varten voidaan toimittaa prototyyppien validointi, erätuotanto, prosessin jäljitettävyys ja tarkastusdokumentaatio.

Lähetä JG:lle piirustus, vuosipyyntö ja tarkastusvaatimukset tarjousta varten. TheMukautettu 17-4 PH taottu olkapulttivoidaan valmistaa määrittämiesi mittojen, merkintöjen, lämpökäsittelyn kunnon ja laatudokumentaatiovaatimusten mukaan.
