17-4PH tarkkuushiomasahan jatkoakseli

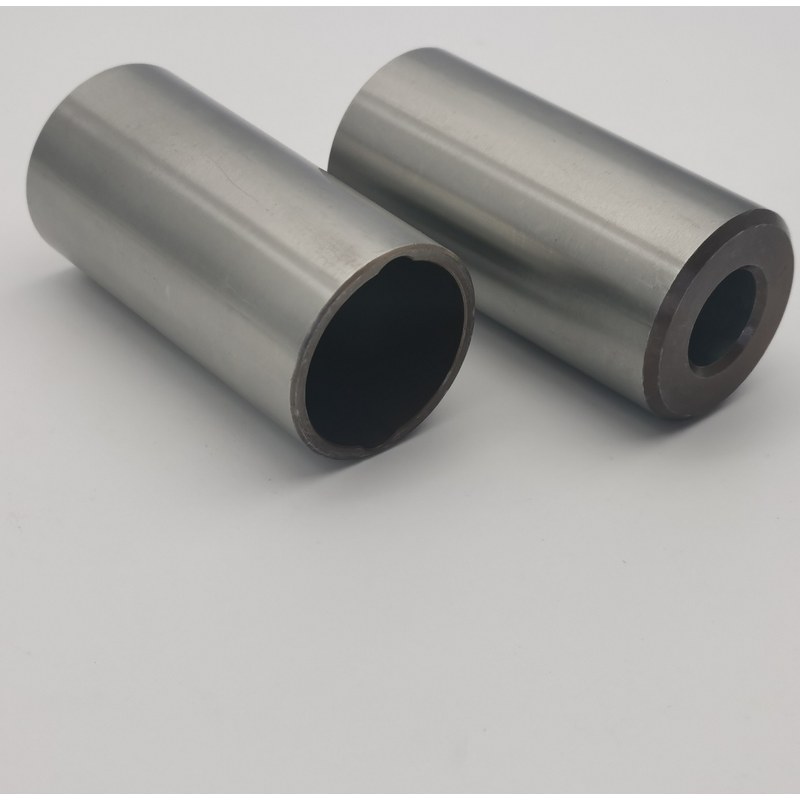

JG valmistaa 17-4PH tarkkuushiomasahan jatkoakselia kiinteästä ruostumattomasta teräksestä valmistettuun tankovarastosta edestakaisin liikkuviin sahanjatkokokoonpanoihin ja muihin suuren kuormituksen lineaarisiin liikejärjestelmiin. CNC-sorvaus, tarkkuusporaus, lämpökäsittely ja viimeistelyhionta yhdistetään ohjaamaan ulkohalkaisijaa, sisäreikää, pinnan viimeistelyä ja päätyominaisuuksia.

Tämä 17-4PH tarkkuushiomasahan jatkoakseli on suunniteltu sovelluksiin, joissa kulutuskestävyys, mittojen vakaus ja toistettava liukuva tai pyörivä sovitus ovat tärkeitä. Valmis komponentti lämpökäsitellään 40-45 HRC:ksi ja kaikki purseet ja terävät reunat poistetaan ennen lopputarkastusta.

Tekninen arvo

Vaativin ominaisuus on 0,5636-0,5638 tuuman tarkkuusreikä, jonka kokonaistoleranssialue on vain 0,0002 tuumaa. JG muodostaa vakaat työstön peruspisteet tankovarastosta, hallitsee lämpökäsittelyn vääristymiä ja viimeistelee kriittiset halkaisijat karkaisun jälkeen. Tämä prosessi auttaa ylläpitämään maan ulkohalkaisijan ja tarkkuusreiän välistä suhdetta.

Ulkohalkaisijaksi on määritetty 1,235 +/- 0,005 tuumaa 16 µin Ra:n maksimipinnan viimeistelyllä. Tarkkuushionta antaa 17-4PH tarkkuushiotussahan jatkoakselille tasaisen sylinterimäisen pinnan, joka takaa luotettavan istuvuuden ja vähentää kulumista. Kaksi vastakkaista kohokuvioominaisuutta ja ohjatut 45 asteen viisteet on koneistettu ja purseet poistettu yhteenliittyvien osien suojaamiseksi asennuksen aikana.

Tekniset tiedot

Valmistusprosessi

• 17-4PH tankovaraston tarkastus ja jäljitettävyyden tarkistus
• Leikkaus ja CNC-karkea sorvaus
• Porrastettujen sisähalkaisijoiden tarkkuusporaus ja poraus
• Vastakkaisten kohokuvioiden ja 45 asteen viisteiden koneistus
• Lämpökäsittely 40-45 HRC:hen
• Kriittisten lieriömäisten pintojen viimeistelyhionta
• Tarkkuusporauksen mitoitus ja mittojen tarkistus
• Hallittu purseenpoisto ja reunojen sekoitus
• Loppusiivous, tarkastus ja suojapakkaus

Korkean tarkkuuden valmistuksen haasteet

Lämpökäsittely voi muuttaa suoruutta, pyöreyttä ja reiän kokoa. Tälle 17-4PH tarkkuushiomasahan jatkoakselille on suunniteltu työstövara ja prosessijärjestys, jotta kriittiset pinnat voidaan viimeistellä karkaisun jälkeen. Hiontaparametreja ohjataan lämpötarkistuksen, hiontapalovamman ja ei-toivotun kartiomaisuuden välttämiseksi.

Ohutseinämäinen osa ja porrastettu sisägeometria vaativat myös vakaan kiinnityksen. JG käyttää hallittua puristusta ja tarkastusta toimintojen välillä vähentääkseen muodonmuutoksia. Poran koko, ulkohalkaisija, pyöreys, valuma ja pinnan karheus varmistetaan kalibroidulla mittauslaitteella.

Laadunvalvonta

Jokaisen tarkkuushiotun akselin laaduntarkastus kattaa materiaalin tunnisteen, lämpökäsittelyn kovuuden, kokonaispituuden, ulkohalkaisijan, porrastetun porauksen mitat, viisteet, vastakkaiset kohokuviot ja reunan kunnon. Tarkkuusreikä 0,5636-0,5638 tarkistetaan sopivalla korkearesoluutioisella porausmittauslaitteella, kun taas 16 µin Ra maapinta tarkistetaan pinnan karheusmittarilla.

Tarkastusraportit, materiaalitodistukset ja kovuusasiakirjat voidaan toimittaa asiakkaan vaatimusten mukaan. Jokainen 17-4PH tarkkuushiomasahan jatkoakseli puhdistetaan ja tarkastetaan silmämääräisesti sen varmistamiseksi, että pinnassa ei ole purseita, teräviä reunoja, kontaminaatiota tai käsittelyvaurioita.

Sovellukset

• Edestakaisin liikkuvat sahan jatkokokoonpanot
• Teolliset leikkauslaitteet
• Suuren kuormituksen lineaariset liikejärjestelmät
• Sähkötyökalujen voimansiirtokomponentit
• Tarkkuusmekaaniset holkit ja akselit
• Mukautetut OEM-koneet

Miksi valita JG

JG yhdistäätanko-koneistus, CNC-sorvaus, tarkkuusporaus, lämpökäsittelyn koordinointi ja hionta yhdessä ohjatussa OEM-ohjelmassa. Suunnittelutiimimme tukee piirustusten tarkistusta, prototyyppien validointia, tarkastussuunnittelua ja toistuvaa tuotantoa. Lähetä JG:lle piirustus ja vuotuinen tarjouspyyntö mukautetusta 17-4PH tarkkuushiomasahan jatkoakselista.
