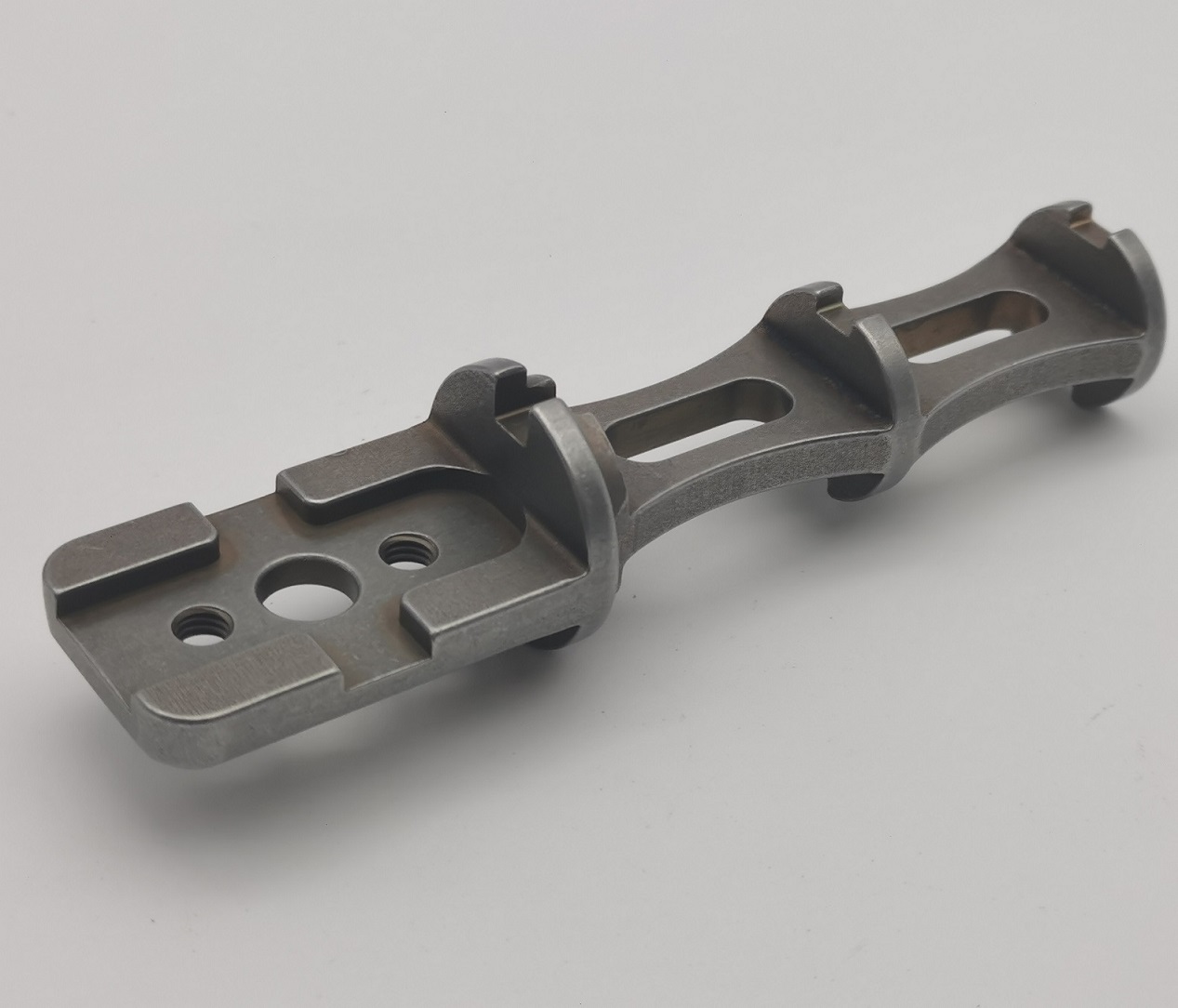

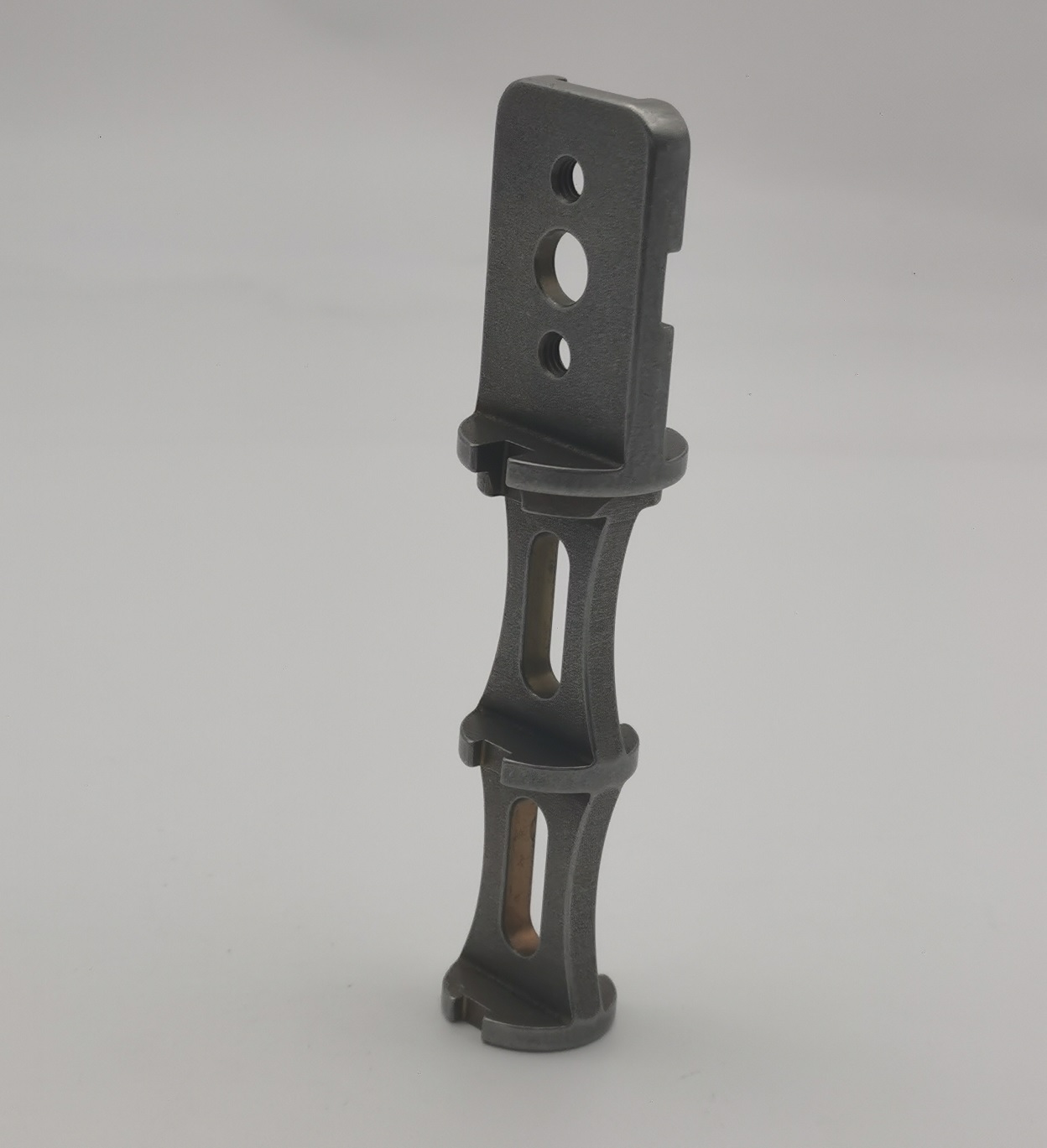

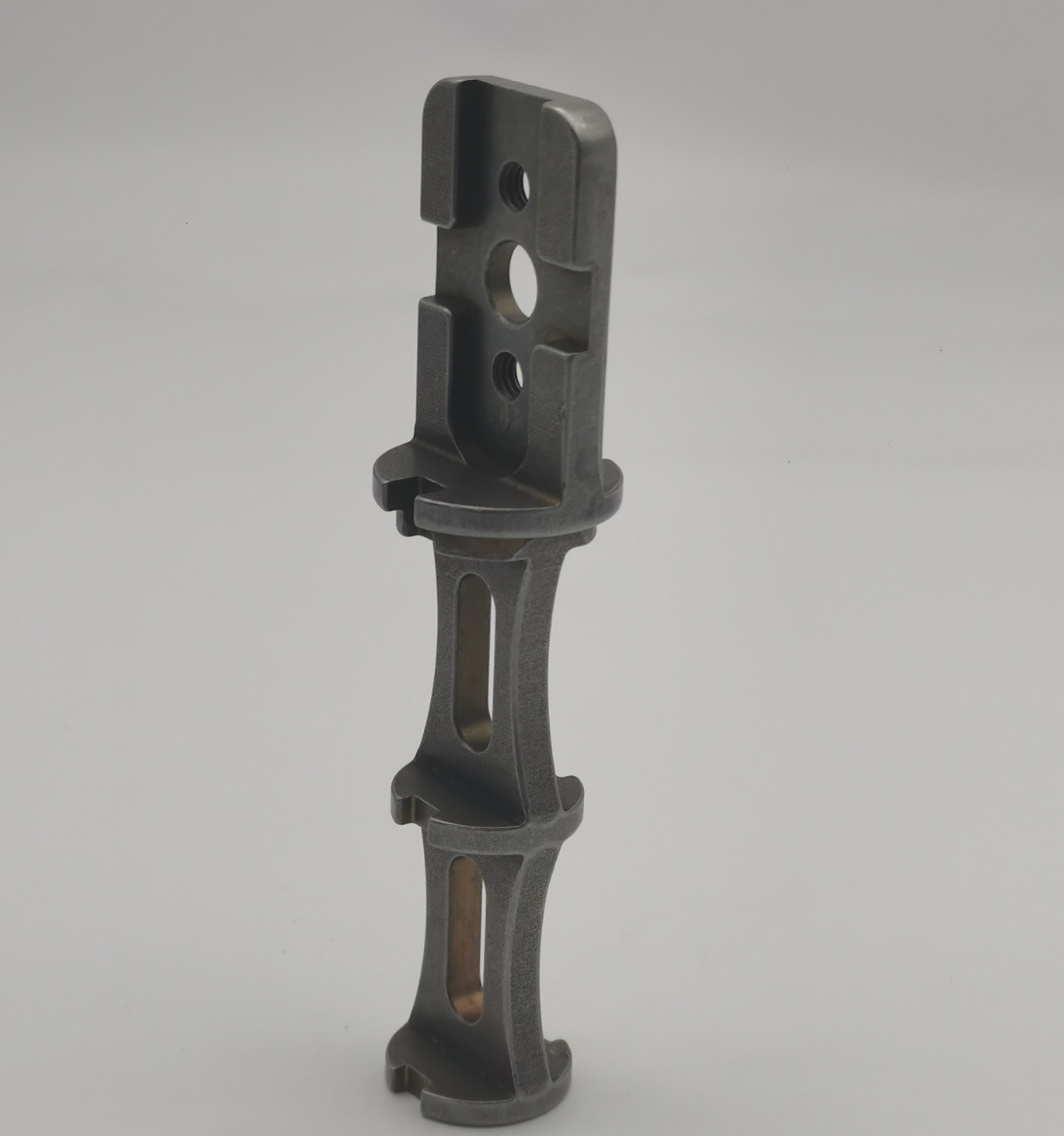

Mukautettu 17-4PH ruostumattomasta teräksestä valmistettu sahan akselisovitin

JGvalmistaamukautetut 17-4PH ruostumattomasta teräksestä valmistetut sahan akselin sovittimetOEM-laitevalmistajille, jotka vaativat lujia, korroosionkestäviä ja tarkasti koneistettuja mekaanisia liitoskomponentteja.

Teollisille sahakokoonpanoille ja mukautetuille voimansiirtojärjestelmille suunniteltu sovitin yhdistää kiinnitysominaisuudet, kierrereiät, kohdistuspinnat ja vahvistetut rivat yhdeksi tarkasti suunniteltuun valurakenteeseen. Yhdistämällä investointivalu CNC-koneistukseen ja lämpökäsittelyyn JG tarjoaa kestäviä akselisovitinratkaisuja, jotka täyttävät vaativat mekaaniset kokoonpanovaatimukset.

Tekninen arvo

Suurin valmistushaaste on hallita pitkää, uritettua valua samalla kun säilytetään kiinnityspinnan, keskireiän, kierrereikien ja kaarevien tukiosien välinen suhde. JG käyttää hallittua tarkkuusvaluprosessia muodostaakseen monimutkaisen geometrian lähellä lopullista muotoa, mitä seuraa toiminnallisten pintojen, reikien ja kierteiden CNC-työstö.

Tämä lähestymistapa vähentää materiaalihukkaa ja säilyttää samalla vahvistetun rakenteen lujuuden. Työstövarat, kiinnikkeen sijainti ja lämpökäsittelyjärjestys on suunniteltu rajoittamaan vääristymiä ja ylläpitämään luotettavaa kokoonpanoa karkaisun jälkeen.

Tekniset tiedot

Valmistusprosessi

• Työkalujen ja valuprosessin katsaus
• 17-4PH ruostumattomasta teräksestä valmistettu tarkkuusvalu
• Porttien poisto ja esipuhdistus
• Asennuspintojen ja läpimenevien reikien CNC-työstö
• 10-32 UNC-2B kierteiden koneistus ja mittaus
• Lämpökäsittely 40-45 HRC:hen kaksinkertaisella temperaatiolla
• Hallittu purseenpoisto ja reunojen sekoitus
• Mittojen, kierteiden ja kovuuden tarkastus
• Loppusiivous ja suojaava vientipakkaus

Valmistuksen haasteet

Tuottaa amukautettu 17-4PH ruostumattomasta teräksestä valmistettu sahan akselin sovitinohuet rivat, pitkät urat ja vaihtuvat seinäosat edellyttävät valukäyttäytymisen ja koneistuksen vakauden tarkkaa hallintaa. Nämä monimutkaiset rakenteelliset ominaisuudet voivat aiheuttaa riskejä, kuten kutistumista, vääntymistä ja kiinnittimen epävakautta valmistuksen aikana.

JGhallitsee nämä haasteet valuprosessin optimoinnin, tasapainoisen syöttösuunnittelun, määriteltyjen koneistuspisteiden ja vaiheittaisten tarkastusmenettelyjen avulla. Jokaisen akselisovittimen komponentin asennuslevy ja kierreominaisuudet koneistetaan vasta sen jälkeen, kun vakaat paikannuspinnat on muodostettu tarkkojen kokoonpanosuhteiden ylläpitämiseksi.

Lämpökäsittely on yhtä tärkeä 17-4PH ruostumattomasta teräksestä valmistettujen sahan akselin sovittimien kohdalla. Kaksoiskarkaisua käytetään vaaditun 40-45 HRC-kovuusalueen saavuttamiseksi ja samalla parantaen mittavakautta koneistuksen jälkeen. Kriittiset reiät, kierteet ja kiinnityssuhteet tarkistetaan lämpökäsittelyn jälkeen sen sijaan, että luotaisiin vain prosessin aikana tehtyihin mittauksiin, mikä varmistaa luotettavan suorituskyvyn teollisissa sahakokoonpanoissa ja mekaanisissa järjestelmissä.

Laadunvalvonta

Tarkastus kattaa materiaalin tarkastuksen, valun ulkonäön, koneistetut mitat, kierteen hyväksynnän, kovuuden ja reunan kunnon. Kierrereiät tarkistetaan asianmukaisilla mittareilla ja kriittiset mitat mitataan kalibroidulla tarkastuslaitteella. Materiaalitodistukset, kovuustiedot ja mittatarkastusraportit voidaan toimittaa projektin vaatimusten mukaisesti.

Sovellukset

• Teollisuussahan akselikokoonpanot
• Leikkaus- ja trimmauslaitteet
• Voimansiirron asennusjärjestelmät
• Erikoiskäyttöiset koneet
• Raskaat mekaaniset nivelet
• Mukautetut OEM-laitteet

Usein kysytyt kysymykset

Q1: Voiko JG valmistaa räätälöityjä sahan akselin sovittimia asiakkaan piirustusten mukaan?

Kyllä. JG tukee OEM-tuotantoa asiakkaan toimittamien piirustusten, 3D-mallien ja teknisten spesifikaatioiden perusteella. Tekninen katsaus on saatavilla ennen tuotantoa valmistuksen toteutettavuuden arvioimiseksi.

Q2: Miksi valita 17-4PH ruostumaton teräs akselisovittimille?

17-4PH ruostumaton teräs tarjoaa korkean lujuuden, kovuuden ja korroosionkestävyyden lämpökäsittelyn jälkeen, joten se sopii mekaanisille komponenteille, jotka ovat alttiina toistuville kuormituksille ja teollisuusympäristöille.

Q3: Mitä valmistusprosesseja käytetään tässä akselisovittimessa?

Tuotantoprosessi, kuten räätälöity 17-4PH ruostumattomasta teräksestä valmistettu sahanakselisovitin, sisältää tarkkuusvalun, CNC-työstön, kierteiden koneistuksen, lämpökäsittelyn, jäysteenpoiston ja lopputarkastuksen.

Kysymys 4: Tukeeko JG prototyyppi- ja pienierätuotantoa?

Kyllä. JG tukee prototyyppien valmistusta, pieniä erätilauksia ja toista OEM-tuotantoa asiakkaan vaatimusten mukaisesti.

Q5: Voiko valmiiden osien kanssa toimittaa tarkastusraportit?

Kyllä. Materiaalitodistukset, kovuustiedot ja mittatarkastusraportit voidaan toimittaa projektin vaatimusten mukaisesti.

Miksi JG

JGyhdistää tarkkuusvalun, CNC-koneistuksen, lämpökäsittelyn koordinoinnin ja mittatarkastuksen yhteen OEM-valmistusohjelmaan. Suunnittelutiimimme tukee piirustusten tarkistusta, prototyypin validointia, pieniä eriä ja toistuvaa tuotantoa. Lähetä 2D-piirustus ja 3D-mallisi valmistettavuuspalautetta ja tarjousta varten.
