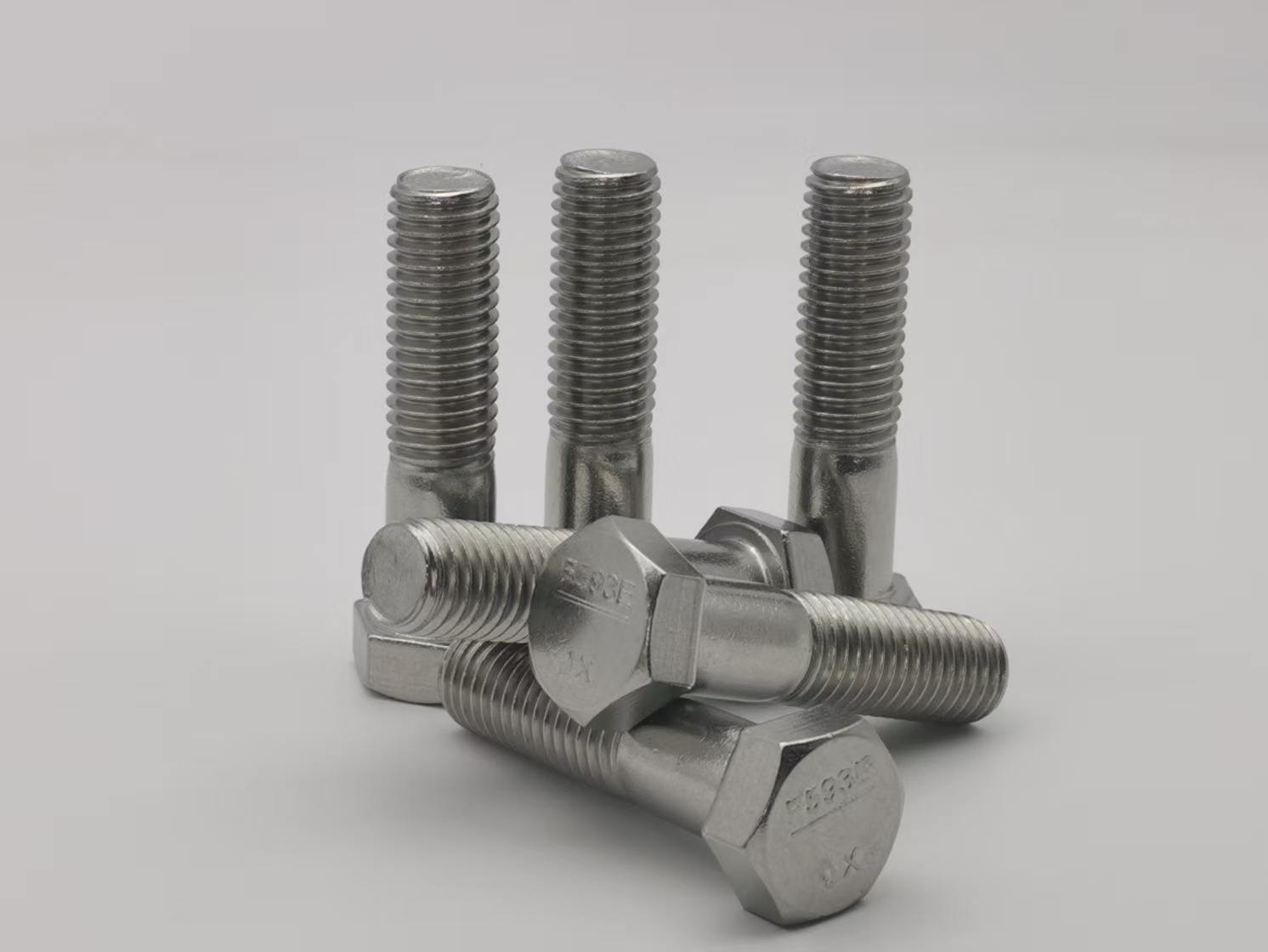

316SS 5/8-11 x 2-1/2 kuusiokantaruuvi

316SS 5/8-11 x 2-1/2 kuusiokantaruuvi

JG valmistaa316SS 5/8-11 x 2-1/2 kuusiokantaruuvikorroosiota kestäviin teollisiin kiinnityssovelluksiin. Tämä ASTM F593 SH1 -kiinnike on valmistettu 316 ruostumattomasta teräksestä kontrolloidulla kylmäpäällä, tarkkuuskierteillä ja lämpökäsittelyllä. 316SS 5/8-11 x 2-1/2 kuusiokantaruuvi on valmistettu ASME B18.2.1:n mittavaatimusten mukaisesti ja tarkastettu mallin 547907 hyväksytyn piirustuksen mukaan.

Tekninen ja valmistusarvo

Tämän 316SS 5/8-11 x 2-1/2 kuusiokantaruuvin muotoilusarja on suunniteltu säätämään pään geometriaa, varren suoruutta ja viljan virtausta. Valssatut kierteet tarjoavat tasaisen kierreprofiilin leikkaamatta pois materiaalin rakeita. Lämpökäsittely- ja ilmastointiparametrit ovat eräohjattuja, jotta saavutetaan määritellyt ASTM F593 SH1 -mekaaniset ominaisuudet samalla kun säilytetään mittavakaus. Määritetty kierrekokoonpano on 1,50 kierteen vähimmäispituudessa.

Tämän 316SS 5/8-11 x 2-1/2 kuusiokantaruuvin mekaanisen ominaisuuden tavoite on vetolujuus 120–160 ksi (827–1103 MPa), myötöraja vähintään 95 ksi (655 MPa) ja Rockwell-kovuus HRC 24–36. Nämä ovat määrittelykohteita; todelliset erätulokset kirjataan tuotteelle toimitettuun tiukkaan mekaanisten ominaisuuksien raporttiin.

Tiukka mekaaninen ominaisuusraportti

Jokainen tuotantoerä316SS 5/8-11 x 2-1/2 kuusiokantaruuvivaatii tiukan mekaanisen ominaisuusraportin. Raportti yksilöi materiaalin, ASTM F593 -tilan, erän tai lämmön numeron, nimellishalkaisijan ja sovellettavan testausmenetelmän. Se tallentaa todelliset vetolujuuden, myötörajan, venymän ja Rockwellin kovuuden tulokset. Täysikokoisten kiinnikkeiden testaus ja/tai koneistettujen näytteiden testaus suoritetaan ASTM F593:n ja hyväksytyn tarkastussuunnitelman mukaisesti. Jäljitettävyys yhdistää mekaaniset testitiedot materiaalitodistukseen, lämpökäsittelyerään ja lähetyserään.

Tuotteen tekniset tiedot

Laadukas dokumentaatio jokaisessa erässä

• Materiaalitodistus kemiallisen koostumuksen tuloksista ja lämpönumeron jäljitettävyydestä
• Tiukka mekaanisten ominaisuuksien raportti todellisista vetolujuus-, myötö-, venymä- ja kovuustuloksista
• Sovellettavat täysikokoiset ja/tai koneistetut testikappaleet
• Lämpökäsittelyn ja jännityskovettamisen erän jäljitettävyys
• Mittatarkastusraportti kattaa ASME B18.2.1 ja piirustusvaatimukset

Mitta- ja visuaalinen tarkastus

316SS 5/8-11 x 2-1/2 kuusiokantaruuvi tarkastetaan kierremitan hyväksyntä, kokonaispituus, kierteen pituus, pään leveys tasaisesti, pään korkeus, varren halkaisija, viiste ja kannan alla oleva geometria. Valmistustarkastukset vahvistavat, että kiinnikkeet ovat puhtaita ja niissä ei ole haitallisia purseita, saumoja, läppäyksiä tai pintavikoja. Viisi esituotantonäytettä voidaan toimittaa hyväksyttäväksi ennen massatuotantoa.

OEM-toimitus JG:ltä

JG tukee 316SS 5/8-11 x 2-1/2 kuusiokantaruuvin piirustuspohjaista tuotantoa, näytehyväksyntää ja tilavuustoimitusta. Vientipakkauksissa käytetään vahvoja laatikoita, joissa on erätunniste ja suojaava ulkopakkaus. Ota yhteyttä JG:hen ja kerro piirustuksestasi, vuositarpeesta ja dokumentaatiovaatimuksista tarjouksen saamiseksi316SS 5/8-11 x 2-1/2 kuusiokantaruuvi.
