Mukautetut 304 ruostumattomasta teräksestä valmistetut suojukset

Mukautetut 304 ruostumattomasta teräksestä valmistetut suojukset

JG valmistaaMukautetut 304 ruostumattomasta teräksestä valmistetut suojuksetyhteensopivana kaksiosaisena tarkkuuskokoonpanona OEM-teollisuuslaitteisiin. Kiinteästä ruostumattomasta AISI 304 -teräksestä koneistetuissa ylä- ja alalohkoissa yhdistyvät tarkasti kohdistetut kiinnitysreiät, syvät UNF-kierteet ja symmetrisesti muotoiltu istuin. Suunnittelu edellyttää molempien puoliskojen koordinoitua koneistusta, jotta koko kokoonpano sulkeutuu tasaisesti ja säilyttää yhtenäisen kiinnitysgeometrian.

Tuotteen yleiskatsaus

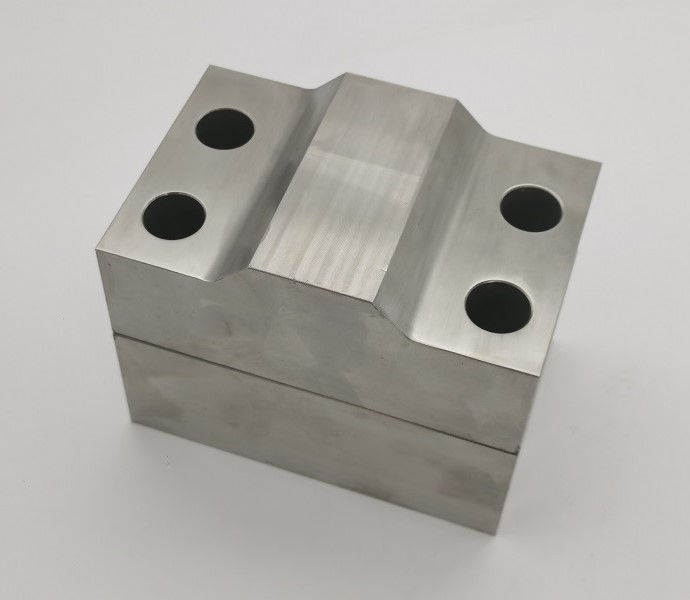

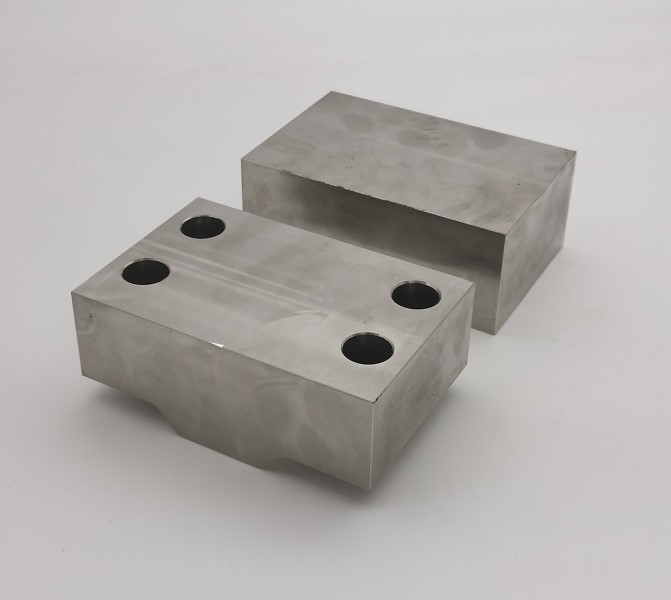

Mukautetut 304 ruostumattomasta teräksestä valmistetut suojukset valmistetaan piirustuksen 16SG-7-B19 mukaan. Jokainen kokoonpano koostuu kahdesta nimelliskokoisesta 2 x 3-1/4 x 5 tuuman ruostumattomasta teräslohkosta. Valmis pari sisältää neljä kiinnitysasentoa ja keskiprofiilin, jossa on 135 asteen siirtymät, 1/4 tuuman tyypilliset säteet ja hallittu 7/16 tuuman profiilin korkeus.

Valmistusprosessi

1. 304 ruostumattomasta teräksestä valmistettujen lohkojen valmistelu ja materiaalin tarkastus
2. Peruspisteen muodostus ja tarkkuus CNC-tasojyrsintä
3. Keskiporrastetun uran CNC-karheus ja viimeistelyjyrsintä
4. Neljän reiän koordinoitu poraus sovitetun ylälohkon läpi
5. Kierreporaus ja 5/8-18 UNF-kierteiden koneistus alalohkossa
6. Reunojen murtaminen, purseenpoisto ja sisäkierteiden puhdistus
7. Mitta- ja silmämääräinen tarkastus
8. Suojapuhdistus ja vientipakkaukset

Tuotteen ominaisuudet

• Korroosionkestävä AISI 304 ruostumaton teräsrakenne
• Sopiva kaksiosainen CNC-koneistettu kokoonpano
• Tarkka neljän reiän kohdistus molemmissa lohkoissa
• Syvät 5/8-18 UNF sisäkierteet
• Symmetrinen 135 asteen keskimmäinen istuinprofiili
• Purseettomat reiät, kierteet ja koneistetut reunat
• Materiaalin jäljitettävyys ja mittaraportit saatavilla
• OEM-tuotanto asiakkaan piirustusten mukaan

Sopiva kaksiosainen reikien kohdistus

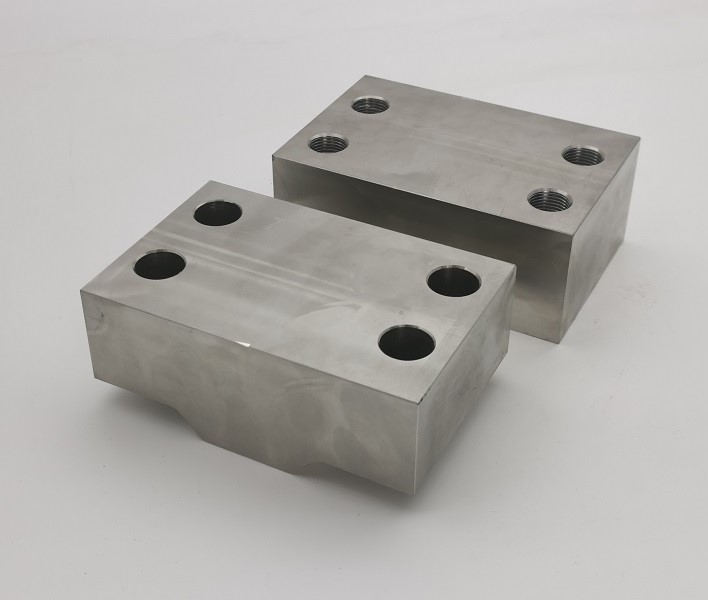

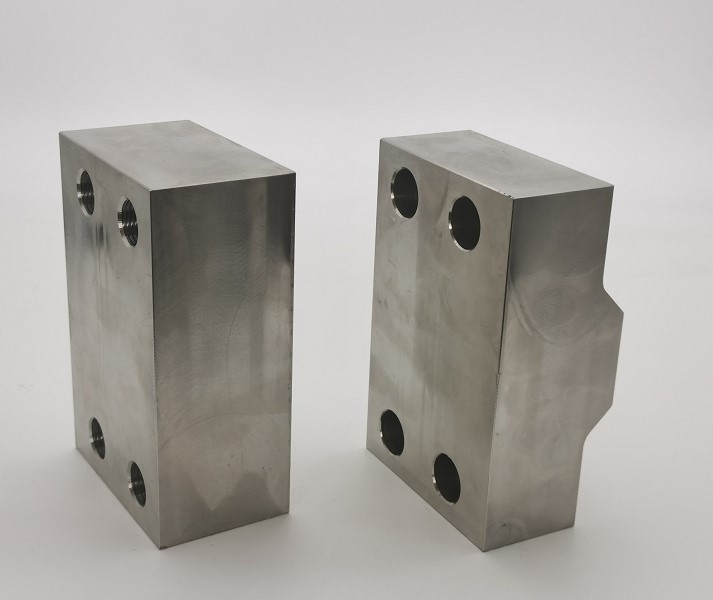

Custom 304 ruostumattomasta teräksestä valmistettujen hämähäkkikansien suuri valmistushaaste on neljän reiän kuvion säilyttäminen molemmissa komponenteissa. Ylälohko käyttää 11/16 tuuman välysreikiä, kun taas alalohko käyttää 37/64 tuuman kierreporattuja reikiä 5/8-18 UNF-kierteellä määritettyyn syvyyteen 1-1/8 tuumaa. Yhteiset peruspisteet ja koordinoidut asetukset auttavat jokaista pulttia pääsemään sisään sujuvasti ilman pakottamista tai poikkikierrettä asennuksen aikana.

Ohjattu 135 asteen urageometria

Keskimmäinen istuinprofiili erottaa ruostumattomasta teräksestä valmistetut ruostumattomasta teräksestä valmistetut 304 hatut perinteisistä suorakaiteen muotoisista kiinnityspaloista. Molempien 135 asteen siirtymäpintojen on pysyttävä symmetrisinä keskilinjan suhteen, sulautuvat määritettyihin 1/4 tuuman säteisiin ja säilytettävä vaadittu profiilin korkeus. Vakaa pito ja kontrolloidut viimeistelyvaiheet vähentävät yhteensopimattomuutta, työkalujälkiä ja paikallisia vääristymiä.

Tekniset tiedot

Kierteen ja pinnan laadunvalvonta

Jokaisen ruostumattomasta ruostumattomasta teräksestä valmistettujen 304 suojusten kokoonpanon reiän sijainti, poran koko, kierteiden kiinnitys, kokonaismitat ja profiilin vaatimustenmukaisuus tarkistetaan. Go/no-go kierremittarit varmistavat 5/8-18 UNF-kierteet. Koneistetut pinnat tarkastetaan purseiden, terävien reunojen, likaantumisen ja käsittelyvaurioiden varalta, ja yhteensopivia komponentteja suojataan sekoittumista vastaan ​​puhdistuksen ja pakkaamisen aikana.

Sovellukset

• Teolliset kiinnitys- ja tukikokoonpanot
• Mittatilaustyönä tehdyt kalusteet
• Ruostumattomasta teräksestä valmistetut laitteet ja työkalut
• OEM-mekaaniset kokoonpanot, jotka vaativat yhteensopivia kansia
• Korroosionkestävät tuotantolaitteet

OEM ruostumattoman teräksen koneistus JG:ltä

JG toimittaa Custom 304 Stainless Steel Spider Caps prototyyppimääristä toistuvan tuotannon kautta. Suunnittelutiimimme valvoo materiaalin tunnistamista, parillisten osien peruspisteitä, urageometriaa, kierrereikien kohdistusta ja lopputarkastusta koko CNC-työstöprosessin ajan. Asiakkaat voivat pyytää materiaalitodistuksia, mittatarkastusraportteja ja täydellistä piirustuspohjaista valmistustukea.
