Mukautettu 440C lääketieteellisen männän kannatinakseli

Mukautettu 440C lääketieteellisen männän kannatinakseli

JG valmistaaMukautettu 440C lääketieteellisen männän kannatinakselilääketieteellisiin laitteisiin ja tarkkuusmäntämekanismeihin. Tämä ohut haarukkapäällinen komponentti yhdistää karkaistujen laakerien halkaisijat, tiukat geometriset toleranssit ja herkän kaksikielekkeen liitosominaisuuden. Valmistuksen hallinta lämpökäsittelyn jälkeen on välttämätöntä, koska valmiin akselin on annettava tarkka liike samalla, kun se pysyy puhtaana, purseettomana ja vailla kosmeettisia tai rakenteellisia vaurioita.

Tuotteen yleiskatsaus

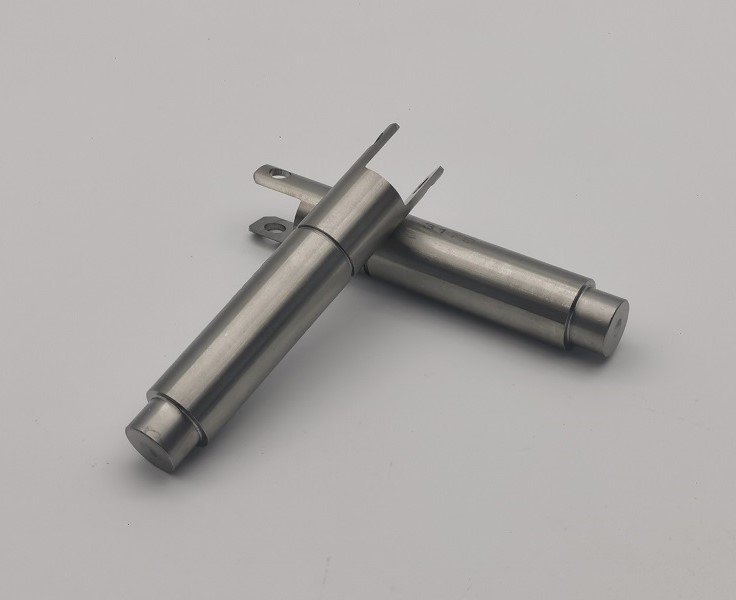

Mukautettu 440C lääketieteellisen männän kannatinakseli on valmistettu piirustuksen 121755 Revision A mukaan AISI 440C ruostumattomasta teräksestä. Komponentin kokonaispituus on 3,545 tuumaa, pitkä tarkkuushiottu runko, porrastetut päiden halkaisijat ja haarukkapää, jossa on kontrolloitu poikkireikä. Piirustus vaatii lopulliset mitat ja viimeistelyt lämpökäsittelyn jälkeen.

Valmistusprosessi

1. 440C ruostumattoman teräksen materiaalin tarkastus ja jäljitettävyys
2. Akselin rungon, hartioiden ja hiontavaran CNC-sorvaus
3. Haarukan uran ja kahden päätyliuskan tarkkuusjyrsintä
4. Poikkireiän poraus ja kontrolloitu reunojen valmistelu
5. Lämpökäsittely 53-58 HRC:hen
6. Jälkilämpökäsittelyn suoruus ja mittojen tarkastus
7. Tarkkuussylinteri- ja hartiahionta lopulliseen kokoon
8. Purseenpoisto, osien merkintä, puhdistus ja silmämääräinen tarkastus
9. Loppumittatarkastus ja suojaava lääketieteellisten komponenttien pakkaus

Lämpökäsittelyn jälkeinen hionta ja mittavakaus

Mukautettu 440C lääketieteellisen männän kannatinakseliin tärkein valmistushaaste on suoruuden, halkaisijan tarkkuuden ja peruspistesuhteiden säilyttäminen karkaisun jälkeen. Vertailuprosessi vaatii noin 0,645 tuuman aihion, lämpökäsittelyn ja jauhamisen lopullisiin mittoihin. Hallittu lämpökäsittely, asianmukainen jauhatusmäärä, matalan lämpötilan jauhatusparametrit ja välitarkastus auttavat estämään vääristymiä ja jauhatuspalovammoja.

Haarukkakielekkeet ja tarkka ristireikien ohjaus

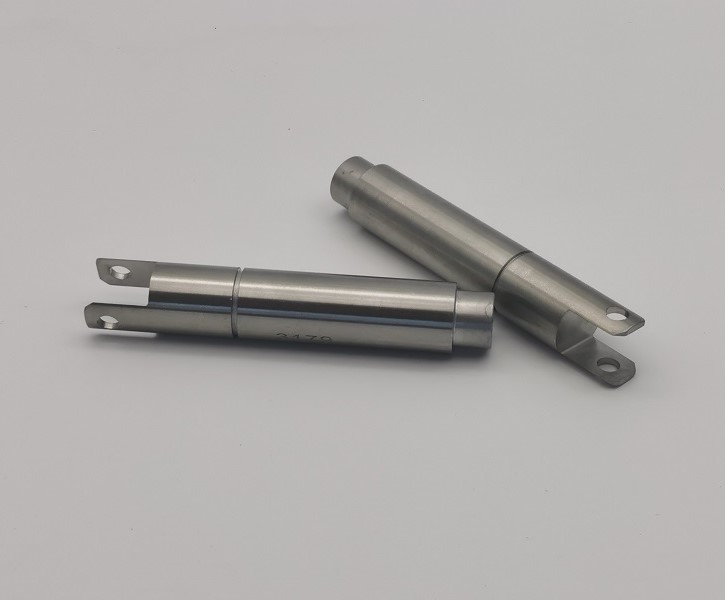

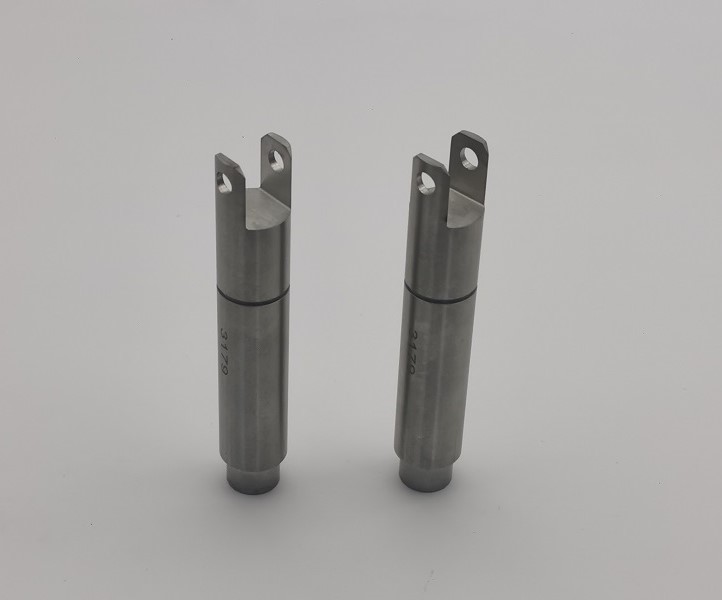

Custom 440C Medical Piston Carrier -akselin haarukkapäässä on kaksi ohutta kielekettä, jotka ympäröivät keskiuraa. Poikittaisreiän kooksi on määritetty 0,198 +/-0,001 tuumaa geometrisilla ohjaimilla, jotka on viitattu peruspisteeseen A. Tarkka kielekkeiden etäisyys, sovitettu reiän sijainti ja huolellinen jäysteenpoisto tukevat luotettavaa tappikokoonpanoa. Erillinen pakkaus suojaa kahta kielekettä iskuilta tai taipumiselta kuljetuksen aikana.

Tekniset tiedot

Laadukkaat asiakirjat

• Materiaalisertifikaatti ja lämmön jäljitettävyys
• Lämpökäsittely- ja kovuusraportti
• Mittatarkastusraportti jokaisen lähetyksen yhteydessä
• Vaatimustenmukaisuustodistus, jossa yksilöidään osanumero ja versio
• RoHS-vaatimustenmukaisuustodistus määritetylle materiaalille tarvittaessa
• Ensimmäisen tuotteen tarkastusasiakirjat pyydettäessä

Tuotteen ominaisuudet

• Ensiluokkaista AISI 440C ruostumatonta terästä
• Lämpökäsitelty 53-58 HRC:hen
• Tarkkuushionta lämpökäsittelyn jälkeen
• Tiukat alustan halkaisijat ja geometriset toleranssit
• Tarkka haarukan uran ja poikkireiän suhde
• Purseeton, puhdas lääkintäkomponenttien viimeistely
• Suojattu pakkaus herkille haarukkakielekkeille
• OEM-tuotanto asiakkaan piirustusten mukaan

Sovellukset

• Lääketieteelliset mäntämekanismit
• Diagnostiset ja analyyttiset laitteet
• Lääketieteelliset nesteenhallintalaitteet
• Tarkat lääketieteelliset liikejärjestelmät
• Mukautetut OEM-lääketieteelliset koneet

Geometrinen ja pinnan laadunvalvonta

Mukautettu 440C lääketieteellisen männän kannatinakseli sisältää kohtisuoran, yhdensuuntaisuuden, tasaisuuden ja peruspisteviittauksen geometriset säätimet 0,001-0,005 tuumaan asti. Maapinnat ja haarukan ominaisuudet tarkastetaan sopivilla tarkkuuslaitteistoilla. Kaikki terävät kulmat ovat rikki, eivätkä löysät tai roikkuvat purseet tai narut ovat sallittuja.

Puhtaus ja visuaaliset vaatimukset

Kaikkien pintojen tulee olla puhtaita, eikä niissä saa olla tahroja, värimuutoksia, naarmuja, kolhuja, halkeamia, tahroja, likaa, rasvaa ja muita epäpuhtauksia. Tunnistus syövytetään piirustuksessa määritellylle vyöhykkeelle kontrolloidulla karheudella. Valmis Custom 440C Medical Piston Carrier Shaft on käsitelty ja pakattu suojaamaan tarkasti hiotut halkaisijat, poikkireiät ja haarukan kielekkeet.

OEM-lääketieteellinen tarkkuuskoneistus JG:ltä

JG toimittaa Custom 440C Medical Piston Carrier Shaftin prototyyppimääristä toistuvan tuotannon kautta. Integroitu prosessimme kattaa CNC-sorvauksen, haarukan koneistuksen, karkaisun, tarkkuushionnan, mittatarkastuksen, puhtauden valvonnan ja suojapakkauksen. Materiaali-, lämpökäsittely-, vaatimustenmukaisuus- ja tarkastusasiakirjat tukevat asiakkaiden laatu- ja jäljitettävyysvaatimuksia.
