Mukautettu C1045 kova kromattu kiskoakseli

Mukautettu C1045 kova kromattu kiskoakseli

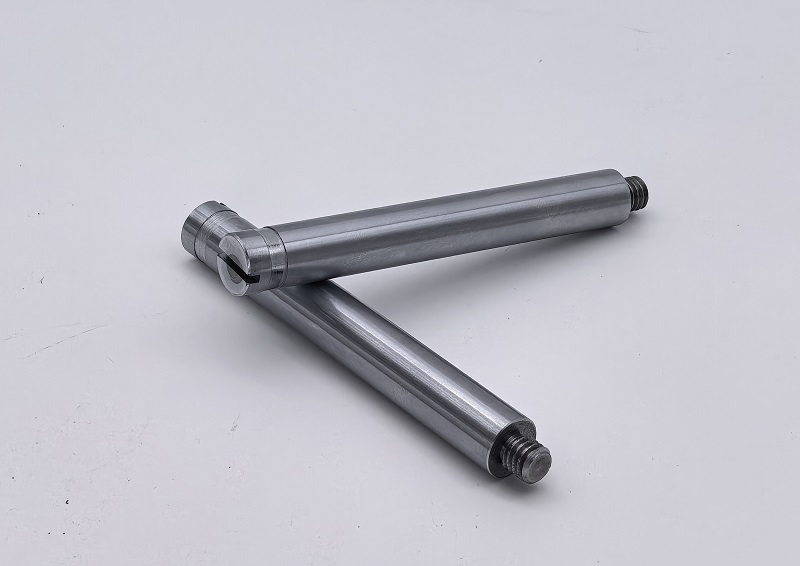

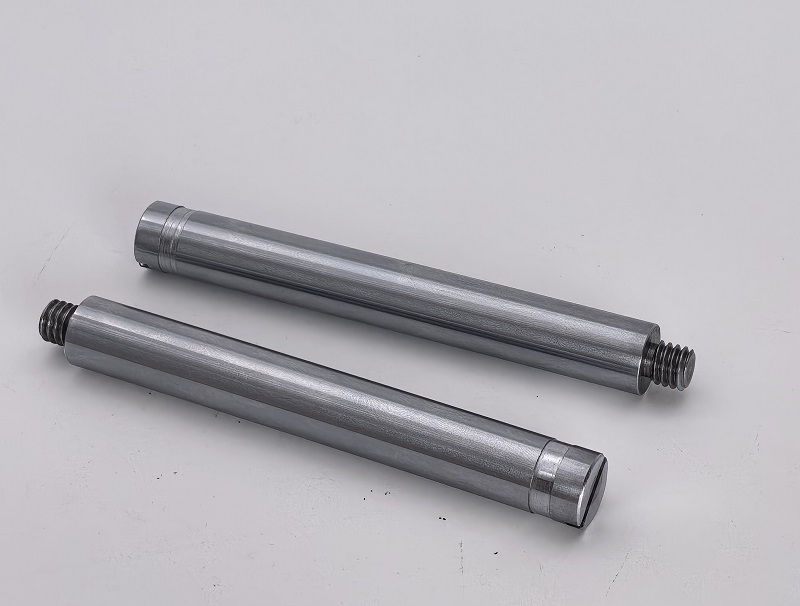

JG valmistaaMukautettu C1045 kova kromattu kiskoakselivaunujen, paikoitusmekanismien ja teollisten lineaariliikekokoonpanojen indeksointiin. Komponentti on valmistettu kylmävedetystä AISI C1045 teräksestä ja siinä yhdistyvät CNC-sorvaus, urakoneistus, tarkkuushionta, kiillotus ja kovakromaus. Kriittinen ulkohalkaisija viimeistellään pinnoituksen jälkeen, jotta akseli saavuttaa vaaditun istuvuuden, pinnanlaadun ja kulutuskestävyyden.

Tämä tuote ei ole tavallinen kaupallinen kromitanko. Sen kierrepää, porrastettu ja uritettu pää, säädelty akselin halkaisija ja määrätty pinnan viimeistely edellyttävät koordinoitua koneistus- ja pinnoitusprosessia. Materiaalisertifiointi ja mittatarkastusraportti tukevat OEM-tuotannon jäljitettävyyttä.

Valmistusprosessi

TheMukautettu C1045 kova kromattu kiskoakselialkaa sertifioidusta keskihiilestä terästankosta. Vakaat työstön peruspisteet muodostetaan ennen kierteen, pääteaskelmien ja uran tuottamista. Hiontavara ja kromin paksuus suunnitellaan yhdessä, koska lopullinen 0,4991/0,4986 tuuman ulkohalkaisija on saavutettava kovakromauksen jälkeen.

1. Saapuvan C1045 terästangon varmennus ja lämpöerän jäljitettävyys
2. Akselin rungon ja päätyaskelmien leikkaus ja CNC-sorvaus
3. 5/16-18 UNC-3A ulkokierteen koneistus
4. Päätyurajyrsintä ja reunan viisto
5. Pinnoitusta edeltävä tarkkuushionta ja kiillotus
6. Kovakromaus 0,0003-0,0006 tuuman paksuuteen
7. Jälkipinnoituksen tarkkuushionta lopulliseen ulkohalkaisijaan
8. Loppukiillotus RMS 16 maksimipintakäsittelyyn
9. Purseenpoisto, puhdistus ja silmämääräinen tarkastus
10. Mittatarkastus ja suojaava vientipakkaus

Pinnoituksen jälkeinen halkaisijan säätö

Suurin suunnitteluhaaste on pinnoitteen muodostumisen ja lopullisen laakerin halkaisijan välinen suhde. Kovakromi kerrostuu teräksen pinnalle, mutta pinnoitteen paksuus voi vaihdella reunojen ja geometrian muutosten ympärillä. Siksi JG ohjaa esilevyn halkaisijaa, pinnoitusvaraa ja lopullista jauhatusmassaa yhtenä prosessina.

Kromauksen jälkeenMukautettu C1045 kova kromattu kiskoakselion viimeistelyhiottu 0,4991/0,4986 tuumaan, mikä vastaa noin 12,677/12,664 mm. Kokonaishalkaisijan toleranssikaista on vain 0,0005 tuumaa eli noin 0,013 mm. Tämä tiukka jälkipinnoituksen ohjaus tukee toistettavaa vaunun sovitusta ilman, että se luottaa hallitsemattomaan kromin kertymiseen.

Tarkkuushionta ja RMS 16 -pinnan viimeistely

Pitkä sylinterimäinen pinta on määritelty RMS 16:ksi maksimissaan, noin Ra 0,4 mikrometriä. Tämän viimeistelyn saavuttaminen edellyttää vakaata keskitukea, kontrolloituja hiontaparametreja, sopivaa pyörän viimeistelyä ja huolellista kiillotusta. Pinnan kunto tarkastetaan hiontapalovammoja, tärinää, naarmuja, pinnoituskuoppia ja käsittelyvaurioita.

0,002 tuuman suoruusvaatimus rajoittaa myös taipumista toiminnallisen akselin pituudella. vartenMukautettu C1045 kova kromattu kiskoakseli, suoruus ja pinnan viimeistely toimivat yhdessä: sileä halkaisija ei yksinään voi tarjota luotettavaa lineaarista ohjausta, jos akseli on vääntynyt. Tarkastuksessa keskitytään siten sekä pintaan että koko toiminnalliseen geometriaan.

Kierteitetyn ja urallisen pään ominaisuudet

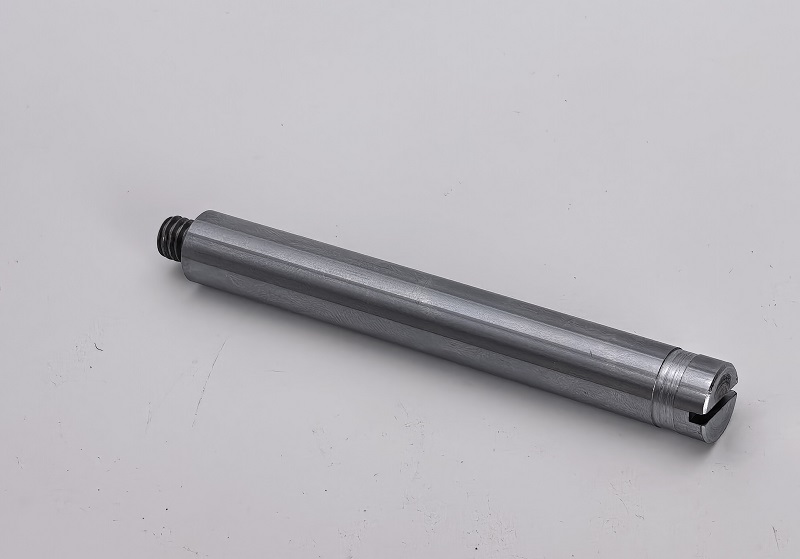

Toisessa päässä on 5/16-18 UNC-3A ulkokierre varmaa asennusta varten. Vastakkaisessa päässä on porrastettu halkaisija ja tarkkuusura indeksointia tai ajokytkentää varten. Näiden ominaisuuksien on pysyttävä oikein suhteessa maa-akselin akseliin, jotta koottu mekanismi voi siirtää liikettä ilman sitoutumista tai liiallista välystä.

Viisteet ja siirrokset poistetaan ennen lopputarkastusta. Suojapakkaus estää törmäysjälkiä kierteeseen, uritettuun päähän ja kromipinnoitettuun laakeripintaan käsittelyn ja kansainvälisen kuljetuksen aikana.

Tekniset tiedot

C1045 Materiaalin tarkastus

Piirustus määrittelee kylmävedetyn AISI C1045 -teräksen. Tuotantomateriaalisertifikaatti tunnistaa Grade 45 -luokan teräksen jäljitettävästä lämmöstä ja erästä, mikä tukee tältä keskihiiliseltä varsimateriaalilta odotettavissa olevia kemiallisia ja mekaanisia ominaisuuksia. Sertifioitu kemia sisältää 0,45 % hiiltä, ​​0,59 % mangaania ja kontrolloituja jäännösalkuaineita.

Raaka-aineen mekaaniset testitulokset kirjaavat vetolujuuden noin 672-673 MPa, myötörajan 417-427 MPa, venymän 24,0-24,5 % ja pinta-alan pienenemisen 48 %. Nämä sertifikaattiarvot tarjoavat jäljitettävyyden tuotannossa käytetylle teräkselleMukautettu C1045 kova kromattu kiskoakseli; piirustuksessa ei ole erillistä valmiiden osien lämpökäsittelyä.

Mittatarkastus

Mittaraportti kattaa viisi näyteosaa ja viisitoista tunnistettua ominaisuutta. Tarkastuspisteet sisältävät lopullisen akselin halkaisijan, suoruuden, säädetyt pituudet, maapinnan viimeistelyn, viisteet, päiden halkaisijat, uran mitat ja 5/16-18 UNC-3A kierteen. Mitat kirjataan millimetreinä, kun taas alkuperäiset piirustuksen mitat pysyvät tuumina.

Lopputarkastuksessa käytetään mikrometrejä, pintakäsittelylaitteita, kierremittareita ja sopivia suoruuden mittausmenetelmiä. Tarkastusasiakirjat voidaan toimittaa lähetysten mukana tarvittaessa. TheMukautettu C1045 kova kromattu kiskoakselitarkastetaan myös silmämääräisesti purseiden, terävien reunojen, naarmujen, pinnoitusvaurioiden, tahrojen ja suojaamattomien kosketuspintojen varalta.

Tuotteen ominaisuudet

• AISI C1045 keskihiiliteräsrakenne
• Kova kromipinta kulutuksen- ja korroosionkestävyyteen
• Lopullinen tarkkuushionta kromauksen jälkeen
• 0,0005 tuuman ulkohalkaisijan kokonaistoleranssikaista
• RMS 16 maksimi hiottu ja kiillotettu pinta
• Hallittu suoruus takaa sujuvan kuljetuksen
• Tarkkuus 5/16-18 UNC-3A ulkokierre
• Koneistettu porrastettu ja uritettu indeksointipää
• Materiaalien ja mittojen jäljitettävyys
• OEM-tuotanto asiakkaan piirustusten mukaan

Sovellukset

• Kuljetusmekanismien indeksointi
• Lineaariset paikannusjärjestelmät
• Automaatiolaitteet
• Teollisuusohjain ja kiskokokoonpanot
• Pakkaus- ja jalostuskoneet
• Mukautetut OEM-liikkeenohjauslaitteet

OEM Precision Shaft Manufacturing JG:ltä

JG toimittaa räätälöityjä teräsakseleita, jotka vaativat koordinoitua sorvausta, hiontaa, pinnoitusta ja tarkastusta. Tekninen katsaus kattaa peruspisteen valinnan, hiontarajan, pinnoitteen paksuuden, kierreluokan, suoruuden, pinnan viimeistelyn ja suojapakkauksen ennen tuotannon aloittamista.

Lähetä JG:lle piirustuksesi, vuotuinen määrä ja dokumentaatiovaatimukset tarjousta varten. JG voi valmistaaMukautettu C1045 kova kromattu kiskoakselija vastaavat tarkkuushiotut kromipinnoitetut akselit prototyyppi-, pienierä- ja toistuvaan OEM-tuotantoon.
