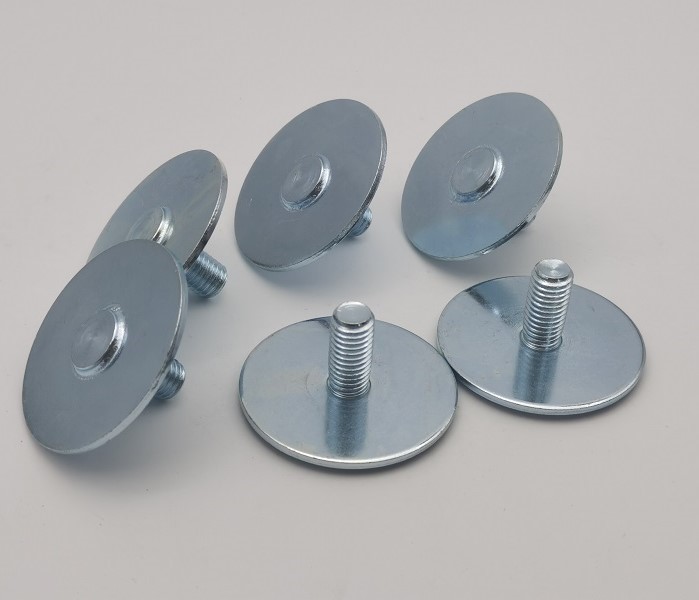

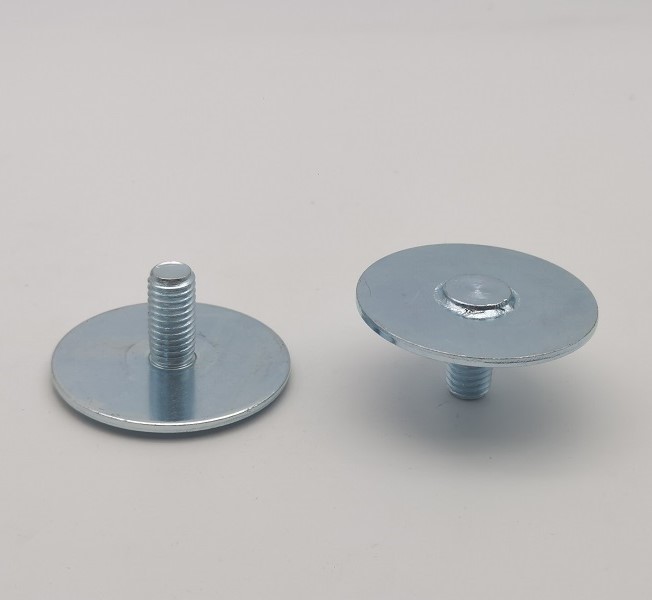

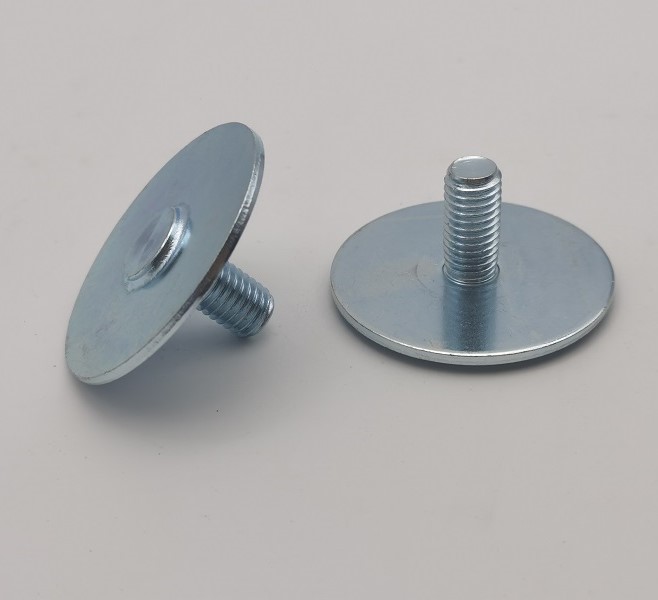

M10 sinkitty kierrepohjalevytappi

JG valmistaaM10 sinkitty kierrepohjalevytappiteollisiin asennus-, kiinnitys- ja laitekokoonpanosovelluksiin. Tämä mukautettu M10-kierreasennuskomponentti yhdistää leveän meistetun teräspohjalevyn tarkan ulkokierteen kanssa, mikä luo vakaan kuormanjakoliitoksen OEM-kokoonpanoille.

M10-sinkitty kierrepohjalevytappi on valmistettu vähähiilisestä AISI 1008 -teräksestä tai hyväksytystä vastaavasta. Komponentissa on 49,5 ±0,3 mm pyöreä pohja, 2,2 mm levypaksuus ja M10×1,5-6g ulkokierre, jonka kierrepituus on 20 mm. Kaikki mitat valmistetaan ja tarkastetaan piirustuksen M030192 mukaan.

Valmistusprosessi ja tekninen arvo

M10-sinkittyjen kierrepohjalevytapin valmistaminen edellyttää pyöreän levyn hallittua tyhjennystä ja leimaamista, kierretapin valmistelua, kierteiden valssausta, varmaa mekaanista liittämistä, purseenpoistoa, puhdistusta ja kirkasta sinkitystä. Prosessin ohjaus keskittyy pohjalevyn tasaisuuteen, tappien kohtisuoraan, liitoksen turvallisuuteen ja johdonmukaiseen kierteiden geometriaan.

Leveä 49,5 mm pohja jakaa asennuskuorman suuremmalle kosketuspinnalle. Tarkka kohdistus kierretapin ja leimatun levyn välillä tukee vakaata asennusta. Kokoamisen ja pinnoituksen jälkeen M10×1,5-6g-kierre tarkistetaan kalibroiduilla GO/NO-GO-mittareilla, jotta pinnoitteen kertyminen ei vaikuta sovitukseen.

Sovellukset

• Teollisuuden laitteiden asennus
• Pelti- ja kotelokokoonpanot
• Koneen suojat ja kulkupaneelit
• Auto- ja kuljetuskokoonpanot
• Mukautetut OEM-kiinnitysjärjestelmät

Kirkas sinkkipinnoite ASTM B633:n mukaan

M10 sinkitty kierrepohjalevytappi saa kirkkaan sinkityksen ASTM B633 SC2 Type V:n mukaan. Pinnoite tarjoaa puhtaan metallisen ulkonäön ja korroosiosuojan säilyttäen samalla toiminnalliset kierteen mitat. Pinnoitteen peitto, ulkonäkö ja kierteiden hyväksyntä tarkastetaan viimeistelyn jälkeen.

Tekniset tiedot

Laadunvalvonta ja eräraportit

Jokainen eräM10 sinkitty kierrepohjalevytappiSitä ohjataan saapuvan materiaalin tarkastuksen, prosessinaikaisten mittatarkastusten ja lopputarkastuksen avulla. Kriittisiä ominaisuuksia ovat levyn halkaisija ja paksuus, kierrepituus, M10 × 1,5–6 g:n hyväksyntä, tappien kohdistus, liitoksen eheys ja viimeistellyn pinnan kunto.

• Materiaalitodistus kemiallisesta koostumuksesta ja mekaanisista ominaisuuksista
• Tiukka mekaanisten ominaisuuksien raportti jokaisesta tuotantoerästä
• Mittatarkastusraportti piirustuksen M030192 mukaan
• Kierre GO/NO-GO-mittarin tarkastus pinnoituksen jälkeen
• Pinnoitteen tarkastusraportti ja erän jäljitettävyys
• Nivelten ulosveto-, ulostyöntö- tai vääntömomenttitestaus, kun hyväksytyn ohjaussuunnitelman mukaan niin määrätään

Työn laatuvaatimukset

M10 sinkitty kierrepohjalevytappi ei saa olla purseet ja terävät reunat. Valmiissa osissa ei myöskään saa olla öljyä, liuotinjäämiä, korroosiota, tahroja ja muita epäpuhtauksia. Silmämääräinen tarkastus varmistaa puhtaan, tasaisen sinkityn pinnan ilman vaurioita, jotka voivat vaikuttaa kokoonpanoon tai ulkonäköön.

OEM-valmistus JG:ltä

JG tukee prototyyppejä, tuotantonäytteitä ja volyymivalmistustaM10 sinkitty kierrepohjalevytappi. Tekninen tarkastus kattaa valmistettavuuden, työkalut, kierteiden hallinnan, liitostarkastuksen, pinnoituksen ja tarkastusdokumentaation. Lähetä JG:lle piirustuksesi, vuotuinen kysyntä ja laatuasiakirjavaatimukset tarjousta varten.
